การสืบค้นทั่วไปอาจมีลักษณะดังนี้:
<บล็อกอ้างคําพูด data-start="222" data-end="429">หัวข้อ: RFQ - เครื่องทดสอบแรงใส่ขั้วต่อ
โปรดอ้างถึงเครื่องทดสอบแรงแทรกและดึงขั้วต่อหนึ่งตัว
ความจุ: 50 กก.
Qty: 1 ชุด
กรุณาส่งราคาที่ดีที่สุดและแผ่นข้อมูลของคุณมา
ไม่มีอะไรผิดปกติเกี่ยวกับ RFQ นี้ ปัญหาคือมันอธิบายเครื่องที่ผู้ซื้อคิดว่าต้องการ แต่แทบไม่มีข้อมูลเกี่ยวกับการทดสอบที่เครื่องต้องทําเลย
A ความจุ 50 กก. ไม่บอกผู้จําหน่ายว่าตัวเชื่อมต่อจะเชื่อมต่อที่มุม 10 N หรือ 200 N ตามปกติ มันไม่ได้ระบุถึงการเคลื่อนที่ของการเชื่อมต่อ ความเร็วในการทดสอบ รูปทรงของตัวยึด การจัดแนว ซีล ตัวล็อก การเก็บข้อมูล หรือว่าการใช้งานเป็นการวัดแรงเดียวหรือการทดสอบความทนทานซ้ํา
ๆรายละเอียดเหล่านี้คือสิ่งที่กําหนดระบบทดสอบจริง
หากคุณกําลังเตรียม RFQ สําหรับเครื่องทดสอบแรง insert and extraction insertion and extraction connector insertion and extraction force test ให้เริ่มจากตัวเชื่อมต่อและการวัด ความจุของเครื่องจักรจะมาทีหลัง
เริ่มต้นที่ตัวเชื่อมต่อ ไม่ใช่ตัวทดสอบ
คําถามแรกที่มีประโยชน์ไม่ใช่:
คุณต้องการเครื่องทดสอบขนาดใหญ่แค่ไหน?
มันคือ:
คุณกําลังทดสอบอะไรอยู่?
"Connector" สามารถหมายถึงอะไรก็ได้ ตั้งแต่หน้าสัมผัสขนาดเล็กที่ใช้ในอิเล็กทรอนิกส์ขนาดกะทัดรัด ไปจนถึงขั้วต่อรถยนต์แบบปิดผนึกหลายตําแหน่งที่มีตัวเรือน ปะเก็น ตัวล็อกรอง สายไฟ และเส้นทางการเชื่อมต่อที่ค่อนข้างยาว
ดังนั้นผลิตภัณฑ์สองชนิดจึงต้องการแรงสูงสุดที่คล้ายกัน แต่ต้องการอุปกรณ์จับและการจัดวางการเคลื่อนไหวที่แตกต่างกันโดยสิ้นเชิง
เริ่ม RFQ โดยระบุ DUT:
- ประเภทและโมเดลคอนเนคเตอร์
- ส่วนผสมพันธุ์เพศผู้และเพศเมีย
- Overall dimensions
- Mating direction
- การจัดเรียงสายเคเบิลหรือสายไฟ
- จํานวนตําแหน่งหรือผู้ติดต่อ
- ฟีเจอร์ล็อก, ซีล, ล็อก หรือล็อกรอง
- ภาพวาด ภาพถ่าย หรือข้อมูล CAD หากมี
จากนั้นกําหนดอินเทอร์เฟซทดสอบจริง
อาจเป็นคู่ขั้วต่อที่สมบูรณ์, คู่สัมผัสเดี่ยว, ขั้วต่อเข้าสู่ตัวเรือน, ปลั๊กที่เข้าสู่เต้ารับอุปกรณ์สําเร็จรูป หรือขั้วต่อที่ทดสอบกับเกจที่ระบุ
การกําหนดค่าเหล่านี้ไม่ควรถูกมองว่าเป็นการสลับกันเพียงเพราะทั้งหมดเกี่ยวข้องกับการแทรกและดึงออก
กําหนดเหตุการณ์ทางกลที่คุณต้องวัด
"แรงแทรกขั้วต่อ" มักถูกใช้เป็นคําอธิบายทั่วไป แต่มีการทดสอบทางกลหลายแบบที่สามารถใช้เป็นเหตุผลหลักในวลีนี้ได้
คุณอาจต้องวัดแรงการจับคู่ของตัวเชื่อมต่อ complete connector mating force ตรงที่ชุดเชื่อมต่อตัวผู้และตัวเมียทํางานร่วมกันเป็นระบบ
คุณอาจต้องการ <แรงเริ่มต้นข้อมูลที่แข็งแรง="3217" data-end="3249">แรงดึงหรือดึงออก, แรงสอดหรือดึงสัมผัสแต่ละจุด, แรงสอดเข้าขั้วต่อ, แรงยึดหรือดึงออก หรือแรงที่เกี่ยวข้องกับกลไกล็อกหรือการล็อก
นี่ไม่ใช่แค่ชื่อเรียกต่างกันสําหรับการทดสอบเดียวกัน
ความแตกต่างนี้สําคัญเพราะโหลดเซลล์จะเห็นทุกอย่างที่ถูกส่งผ่านเส้นทางทดสอบทางกล
สําหรับขั้วต่อที่ปิดสนิทอย่างสมบูรณ์ แรงที่วัดได้อาจประกอบด้วยแรงจากการสัมผัส การนําทางตัวเรือน การบีบอัดซีล และคุณสมบัติทางกลอื่น ๆ ที่อนุญาตตามการกําหนดค่าทดสอบที่กําหนด
สําหรับการทดสอบสัมผัสรายบุคคล ขอบเขตการวัดอาจแคบลงมาก
ดังนั้นแทนที่จะเขียนว่า:
<บล็อก quote data-start="3918" data-end="3948">แอปพลิเคชัน: Connector force
เขียนอะไรที่ใกล้เคียงกับ:
<บล็อก quote data-start="3978" data-end="4039">ต้องทดสอบ: แรงเชื่อมต่อและแยกขั้วต่ออย่างสมบูรณ์
or:
ต้องทดสอบ: แรงสอดและดึงตัวสัมผัสหญิงแต่ละตัวต่อตัวกับเกจทดสอบที่ระบุ
หากการทดสอบถูกควบคุมโดย IEC 60512, EIA-364, ข้อกําหนดยานยนต์, แบบร่างลูกค้า หรือ SOP ภายใน ให้ระบุเอกสารและวิธีการทดสอบที่เกี่ยวข้องใน RFQ
หากข้อกําหนดของคุณอ้างอิงถึง IEC 60512-13-2 Test 13b ขอบเขตการวัดควรได้รับความสนใจเป็นพิเศษ คู่มือทดสอบแรงใส่และดึงขั้วต่อ 13b แบบ 13b ที่แยกกันไว้ IEC 60512-13-2 ทดสอบ 13b Connector Insertion & Pull Force Testing จะอธิบายรายละเอียดเกี่ยวกับวิธีนี้
หมายเลขมาตรฐานมีประโยชน์ ข้อกําหนดการทดสอบที่แน่นอนดีกว่า
capacity machine ไม่ใช่แรงงานของคุณ
นี่เป็นหนึ่งในปัญหาข้อกําหนดของเครื่องทดสอบแรงคอนเนคเตอร์ที่พบบ่อยที่สุด
ผู้ซื้อขอข้อมูล:
500 N tester
or:
50 กก. เครื่องทดสอบขั้วต่อ
แต่ตัวเชื่อมต่อในภาพวาดที่แนบมาอาจต้องการเพียง 15–25 N ในการจับคู่
ข้อมูลสองชิ้นนี้แตกต่างกัน
ข้อแรกอธิบายขีดจํากัดของอุปกรณ์
ตัวที่สองอธิบายการวัดที่ห้องปฏิบัติการให้ความสําคัญจริง
ๆพิจารณาแอปพลิเคชันสามตัว:
ทั้งหมด ผู้ซื้อสามรายอาจส่ง RFQ ขอ "เครื่องทดสอบขั้วต่อ 50 กก.".
นั่นไม่ได้หมายความว่าทั้งสองเป็นระบบทดสอบเดียวกัน
สําหรับการเลือกโหลดเซลล์ ให้แจ้งผู้จัดจําหน่ายถึงสิ่งที่คุณรู้เกี่ยวกับโหลดจริง:
แรงปกติคาดหวัง: _____ N
หากคุณมีข้อมูลย้อนหลังอยู่แล้ว ให้รวมข้อมูลเหล่านั้นไว้ด้วย
หากคุณไม่ทราบแรงที่คาดหวัง อย่าคิดค้นความจุของเครื่องจักรเพียงเพื่อเติม RFQ ส่งข้อมูลตัวเชื่อมต่อและอธิบายว่าระยะไม่ทราบ
การทดสอบเบื้องต้น ข้อมูลผลิตภัณฑ์ที่มีอยู่ หรือตัวอย่างตัวแทน อาจเป็นพื้นฐานที่ดีกว่าสําหรับการกําหนดค่า
คิดในแง่ของซองทดสอบที่ใช้งานได้
Travel เป็นอีกหนึ่งข้อกําหนดที่ง่ายต่อการทําให้ง่ายเกินไป
สมมติว่าตัวเชื่อมต่อของคุณเคลื่อนที่ 40 มม. จากจุดเชื่อมต่อแรกไปยังตําแหน่งที่เชื่อมต่ออย่างสมบูรณ์
นั่นหมายความว่าคุณต้องการเครื่องทดสอบที่มีระยะยุบ 40 มม. ใช่ไหม?
ไม่จําเป็นเสมอไป
เครื่องยังต้องรองรับการตั้งค่าการทดสอบทางกายภาพด้วย ขึ้นอยู่กับอุปกรณ์จับ คุณอาจต้องการการเคลื่อนไหวเพิ่มเติมสําหรับช่องว่างเริ่มต้น การเข้าใกล้ การถอนออกทั้งหมด การโหลดตัวอย่าง และระยะห่างระหว่างชิ้นส่วนของอุปกรณ์
จะมีประโยชน์มากกว่าถ้าคิดในแง่ของ
เริ่มต้นตําแหน่ง → แนวทาง → การติดต่อครั้งแรก → การเดินทางเพื่อการผสมพันธุ์ → ตําแหน่งที่ผูกพันเต็มที่→ถอนตัว
ตัวโคมไฟเองก็ใช้พื้นที่ทางกายภาพเช่นกัน
แคตตาล็อกอาจแสดงการเคลื่อนที่ของเครื่องจักรที่เพียงพอ ในขณะที่ตัวเชื่อมต่อและตัวยึดที่ประกอบแล้วทําให้การเคลื่อนไหวที่ใช้งานได้ไม่เพียงพอสําหรับขั้นตอนที่ต้องการ
จุดสิ้นสุดก็สําคัญเช่นกัน
การเดินทางไม่ใช่แค่คําถามว่าเครื่องจักรจะเคลื่อนที่ได้ไกลพอหรือไม่
เครื่องยังต้องรู้ว่าต้องหยุดตรงไหน
การหยุดเร็วเกินไปอาจทําให้ตัวเชื่อมต่อเชื่อมต่อบางส่วน
การขับเกินจุดตั้งใจอาจทําให้ขั้วต่อชนกับจุดหยุดหรืออุปกรณ์ยึด และสร้างจุดสูงสุดของแรงที่ไม่แสดงถึงพฤติกรรมการจับคู่ปกติ
สําหรับขั้วต่อที่ไม่ปกติ ให้แสดงตําแหน่งทั้งสองในภาพวาด:
START
and
FULLY MATED
นั่นอาจมีประโยชน์มากกว่าการเขียนตรง
ๆ ว่า: <บล็อกอ้างคําพูด data-start="8006" data-end="8022">ระยะเดินทาง = 40 มม.
ความเร็วทดสอบมาจากเมธอด
อีกบรรทัด RFQ ที่อ่อนแอคือ:
<บล็อกอ้างข้อมูล data-start="8646" data-end="8665">ความเร็ว: ปรับได้
การปรับได้เป็นฟีเจอร์ของอุปกรณ์ มันไม่ใช่เงื่อนไขทดสอบ
หากห้องปฏิบัติการต้องทดสอบที่ความเร็ว 25 มม./นาที, 50 มม./นาที หรือความเร็วที่กําหนดอื่น ให้ระบุข้อกําหนดนั้นโดยตรง
ตัวอย่างเช่น:
<บล็อกอ้างคําพูด data-start="8864" data-end="8896">ความเร็วทดสอบที่ต้องการ: 50 มม./นาที
หรือถ้าเงื่อนไขมาจากขั้นตอนการทดสอบ:
<บล็อก quote data-start="8949" data-end="9011">ความเร็วทดสอบ: ตามวิธีการทดสอบของลูกค้าที่เกี่ยวข้อง
สิ่งนี้มีความสําคัญอย่างยิ่งเมื่อผลลัพธ์ถูกเปรียบเทียบระหว่างห้องปฏิบัติการ ซัพพลายเออร์ หรือสถานที่ผลิต
การเปลี่ยนเงื่อนไขการเคลื่อนไหวสามารถเปลี่ยนการตอบสนองที่วัดได้ของอินเทอร์เฟซกลไก
ยังมีความแตกต่างอีกอย่างที่ควรพิจารณา:
ความเร็วในการวิเคราะห์แรงไม่จําเป็นต้องเท่ากับอัตราการรอบความทนทานเสมอไป
สามารถวัดแรงแทรกตัวอย่างควบคุมได้ในสภาวะการเคลื่อนไหวหนึ่ง ขณะที่การวนซ้ําเพื่อความทนทานทางกลอาจใช้อีกสภาวะหนึ่ง
ถ้าต้องใช้ทั้งสองฟังก์ชัน ให้กําหนดทั้งสอง
อย่ารวมไฟล์เหล่านี้เป็นบรรทัดเดียวที่เรียกว่า "test speed"
อุปกรณ์จับยึดเป็นส่วนหนึ่งของระบบการวัด
โคมไฟนี้มักถูกจัดให้เป็นอุปกรณ์เสริมในข้อกําหนดการจัดซื้อ
ในเชิงกล มันเป็นส่วนหนึ่งของการทดสอบ
A ตัวเชื่อมมีงานสามอย่าง:
Hold — ป้องกันการเคลื่อนที่ของตัวอย่างที่ไม่ต้องการ
Locate — กําหนดตําแหน่งและแกนจับคู่ที่ทําซ้ําได้
ห้ามรบกวน — หลีกเลี่ยงการสร้างสภาวะทางกลที่ตัวเชื่อมต่อปกติจะไม่ประสบ
งานที่สามนี้มองข้ามได้ง่าย
A ไม่จําเป็นต้องรู้แค่ว่าควรจับอะไร มันต้องรู้ว่าควรหลีกเลี่ยงการถืออะไร
ลองจินตนาการว่าทั้งสองส่วนของตัวเชื่อมต่อถูกหนีบแน่นแต่แกนของทั้งสองถูกเลื่อนออกไปเล็กน้อย
ในระหว่างการผสมพันธุ์ ตัวเครื่องอาจเสียดสีกัน ฟีเจอร์ไกด์อาจถูกบังคับให้ขยับไปด้านข้าง ขั้วต่ออาจไม่สามารถจัดแนวตามที่ตั้งใจไว้ได้อีกต่อไป
โหลดเซลล์ยังคงบันทึกแรงอยู่
ผลลัพธ์อาจทําซ้ําได้บ่อยมาก
แต่แรงบางส่วนนั้นเกิดจากการจัดแนวที่เกิดขึ้นจากอุปกรณ์
สําหรับการออกแบบโคมจับ ให้ผู้จัดจําหน่ายข้อมูลแบบแปลนขั้วต่อ ทิศทางการยึดติด พื้นผิวยึดที่มีอยู่ วัสดุตัวเรือน ทิศทางการออกของสายเคเบิลหรือสายไฟ ตําแหน่งล็อก ตําแหน่งซีล และฟีเจอร์ใด ๆ ที่ต้องปล่อยให้ว่างระหว่างการจับคู่
ถ้าตัวเชื่อมต่อใช้ฟีเจอร์นําทางของตัวเองในการจัดแนว ให้ระบุ
ด้วยอย่าสมมติว่าการทําให้ทั้งสองด้าน "แข็งที่สุดเท่าที่จะเป็นไปได้" จะช่วยปรับปรุงการวัดโดยอัตโนมัติ
แรงสูงสุดหรือกราฟแรงเคลื่อนที่?
สมมติว่าตัวอย่างตัวเชื่อมต่อสองตัวให้ผลลัพธ์ดังนี้:
แรงสูงสุดในการแทรก: 42 N
พวกมันทํางานในเชิงกลไกเหมือนกันหรือไม่?
ไม่จําเป็นต้องเป็นเช่นนั้น
ตัวอย่าง A อาจเพิ่มขึ้นอย่างราบรื่นผ่านการสัมผัสและสามารถถึง 42 N ใกล้การผสมพันธุ์เต็มที่
ตัวอย่าง B อาจถึง 42 N เร็วกว่ามาก เพราะตัวเรือนเริ่มเสียดสีกับตัวนําหรืออุปกรณ์ยึด
ถ้ารายงานทดสอบมีค่าสูงสุดเพียงค่าเดียว ตัวอย่างทั้งสองจะมีลักษณะคล้ายกัน
เส้นโค้งการเคลื่อนที่ของแรงบอกเล่าเรื่องราวที่แตกต่างกันสองแบบ
ค่าสูงสุดเดียวกันไม่ได้หมายความว่าเหตุการณ์ผสมพันธุ์เดียวกันเสมอไป
สําหรับบางแอปพลิเคชัน QC แรงสอดสูงสุด แรงดึงสูงสุด และสถานะผ่าน/ไม่ผ่าน อาจเป็นสิ่งที่จําเป็นทั้งหมด
สําหรับการพัฒนา การแก้ไขปัญหา หรือการประเมินเชิงกลโดยละเอียด ห้องปฏิบัติการอาจต้องการ:
- Force vs. displacement curve
- ตําแหน่งสูงสุด
- ร่องรอยทดสอบแต่ละรายการ
- การเปรียบเทียบรอบ
- การส่งออกข้อมูลดิบ
เส้นโค้งสามารถช่วยเชื่อมโยงการเปลี่ยนแปลงแรงกับเหตุการณ์ทางกายภาพในเส้นทางการผสมพันธุ์
ประเด็นสําคัญไม่ใช่ว่าลูกค้าทุกคนต้องการเส้นโค้ง
ข้อกําหนดซอฟต์แวร์และการเก็บข้อมูลควรถูกกําหนดไว้ ก่อนที่ผู้ทดสอบจะถูกอ้างอิง ไม่ใช่ถูกค้นพบหลังการติดตั้ง
การวัดแรงและความทนทานเป็นงานที่แตกต่างกัน
ความแตกต่างนี้ควรระบุอย่างชัดเจนใน RFQ สําหรับทดสอบตัวเชื่อมต่อ
อาจใช้เครื่องทดสอบแรงเพื่อระบุเหตุการณ์การแทรกและถอนที่ควบคุมได้จํานวนเล็กน้อย
ระบบความทนทานอาจต้องทําซ้ําการจับคู่หลายพัน หลายหมื่น หรือมากกว่านั้น
ข้อกําหนดเหล่านี้ให้ความสําคัญกับอุปกรณ์ที่แตกต่างกัน
สําหรับ force measurement คุณอาจสนใจเป็นหลักเกี่ยวกับการควบคุมการเคลื่อนไหว, การวัดแรง, ข้อมูลการเคลื่อนที่, การรับเส้นโค้ง และการตรวจจับยอดสูงสุด
สําหรับ <การเริ่มต้นข้อมูลที่แข็งแกร่ง="14008" data-end="14030">ความทนทาน การหมุนเวียนอัตราการรอบ การนับรอบ การกลับอัตโนมัติ ความทนทานของอุปกรณ์ การทํางานระยะยาว และการตรวจสอบความล้มเหลวจะมีความสําคัญมากขึ้น
บางโครงการต้องการทั้งสองอย่าง
ตัวอย่างเช่น:
วัดแรงแทรกและดึงออกบนตัวเชื่อมต่อใหม่ ทํารอบการจับคู่ 10,000 รอบ จากนั้นวัดแรงซ้ําและเปรียบเทียบผลลัพธ์
ควรระบุเป็นข้อกําหนดรวม
หากวัตถุประสงค์หลักคือการวนซ้ําการแทรก/ดึงออก มากกว่าการระบุแรงอย่างแม่นยํา ให้ถือว่าการใช้งานเป็นข้อกําหนดความทนทานตั้งแต่ต้น แทนที่จะสมมติว่าเป็นเครื่องทดสอบแรงเดียวกันที่ทํางานนานกว่า
RFQ ที่เป็นประโยชน์จึงระบุว่า:
ต้องการการวัดแรง: ใช่ / ไม่ใช่
ต้องวนซ้ํา: ใช่ / ไม่ใช่
จํานวนรอบ: _____
แรงที่วัดได้ระหว่างการปั่นจักรยาน: ใช่ / ไม่ใช่
แรงที่วัดก่อน/หลังการปั่นจักรยาน: ใช่ / ไม่ใช่
เมื่อการตรวจสอบไฟฟ้ามีความสําคัญ
สําหรับโปรแกรมเชื่อมต่อบางตัว ผลลัพธ์เชิงกลไกเป็นเพียงครึ่งหนึ่งของคําถาม
คุณอาจต้องทราบด้วยว่าประสิทธิภาพไฟฟ้ายังคงอยู่ในระดับที่ยอมรับได้ระหว่างหรือหลังการทํางานทางกลหรือไม่
ขึ้นอยู่กับโครงการ อาจรวมถึง:
Continuity
การตรวจจับการขัดจังหวะ
อย่าคิดว่าการตรวจสอบไฟฟ้าจะถูกรวมอยู่ในเครื่องทดสอบแรงของขั้วต่อกลไกโดยอัตโนมัติ
ถ้าคุณต้องการ ให้ใส่ไว้ใน RFQ
ตัวอย่างเช่น:
<บล็อก quote data-start="15468" data-end="15555">ต้องตรวจสอบความต่อเนื่องทางไฟฟ้าระหว่างการสลับการใส่/ดึง
ซ้ํานั่นบอกผู้จัดหาว่าสถาปัตยกรรมการทดสอบต้องพิจารณาทั้งการเคลื่อนไหวทางกลและการเชื่อมต่อทางไฟฟ้า
หากไม่จําเป็นต้องวัดทางไฟฟ้า ก็ไม่มีเหตุผลที่จะต้องทําให้ข้อกําหนดระบบซับซ้อนขึ้น
ภาพวาด, ไฟล์ CAD หรือตัวอย่างจริง?
คําถามทั่วไปในการจัดซื้อคือ ซัพพลายเออร์ต้องการข้อมูลสินค้ามากแค่ไหนก่อนเสนอราคา
ไม่มีคําตอบเดียว
ภาพวาดที่มีมิติอาจเพียงพอเมื่อ
รูปทรงของขั้วต่อเรียบง่าย พื้นผิวยึดจับชัดเจน และทิศทางการเชื่อมต่อก็ชัดเจน
การวาดภาพ + ภาพถ่ายดีกว่าเมื่อ
ตัวเครื่องประกอบด้วยตัวล็อก ซี่โครง ทางออกของลวด ซีล หรือรูปทรงภายนอกที่ไม่สม่ําเสมอซึ่งยากที่จะเข้าใจจากภาพวาด 2 มิติเพียงอย่างเดียว
ตัวอย่างทางกายภาพเป็นที่ต้องการอย่างมากเมื่อ
พื้นผิวการจับไม่สม่ําเสมอ ตัวเรือนยืดหยุ่น สายเคเบิลหรือสายไฟมีผลต่อการติดตั้ง หรือพฤติกรรมการจับคู่ตามธรรมชาติของตัวเชื่อมต่อยากที่จะเลียนแบบจากแบบร่าง
CAD data ก็มีประโยชน์เมื่ออุปกรณ์ฟิกซ์เจอร์แบบกําหนดเองต้องปฏิบัติตามรูปทรงขึ้นรูปที่ซับซ้อน
สําหรับโครงการที่เป็นความลับ ภาพวาดอินเทอร์เฟซที่เรียบง่ายอาจเพียงพอสําหรับการเสนอราคาเบื้องต้น สามารถดําเนินการวิศวกรรมอุปกรณ์ยึดอย่างละเอียดได้เมื่อมีข้อมูลโครงการที่จําเป็น
กฎปฏิบัติได้ผลดี:
<บล็อก quote data-start="16867" data-end="16959">ยิ่งอุปกรณ์ยึดติดเฉพาะการใช้งานมากเท่าไร DUT ทางกายภาพก็จะมีมูลค่ามากขึ้นเท่านั้น
Throughput เปลี่ยนแปลงการกําหนดค่าที่ใช้งานได้จริง
การทดสอบขั้วต่อเดียวกันนี้สามารถทําได้ห้าครั้งต่อวัน หรือหลายร้อยครั้งต่อวัน
วิธีการทดสอบอาจไม่เปลี่ยนแปลง
เวิร์กโฟลว์อุปกรณ์น่าจะเปลี่ยน
สําหรับงานวิจัยและพัฒนาปริมาณน้อย การจัดตําแหน่งตัวอย่างด้วยตนเองและการปรับตัวยึดเป็นครั้งคราวอาจยอมรับได้
สําหรับการทดสอบ QC หรือสนับสนุนการผลิตอย่างสม่ําเสมอ เวลาการโหลดฟิกซ์เจอร์ การจัดตําแหน่งซ้ํา การคืนข้อมูลอัตโนมัติ การจัดเก็บสูตร การตั้งชื่อข้อมูล การรายงาน และการเปลี่ยนฟิกซ์เจอร์ จะมีความสําคัญมากขึ้น
เพิ่มบรรทัดง่าย ๆ หนึ่งบรรทัดใน RFQ:
<บล็อก quote data-start="17537" data-end="17575">ปริมาณที่คาดว่าจะได้: _____ ตัวอย่าง/วัน
ระบุด้วยว่าเครื่องจะทดสอบตัวเชื่อมต่อรุ่นเดียวหรือหลายรุ่น
ห้องปฏิบัติการที่ใช้ชุดเชื่อมต่อสิบสองกลุ่มบนเครื่องทดสอบหนึ่งชุดมีปัญหาการจัดการอุปกรณ์ยึดที่แตกต่างจากห้องปฏิบัติการที่อุทิศให้กับตัวเชื่อมต่อผลิตเพียงชุด
เดียวดังนั้น ปริมาณการผลิตจึงไม่ใช่แค่สถิติการซื้อเท่านั้น มันอาจส่งผลต่อการตั้งค่าระบบ

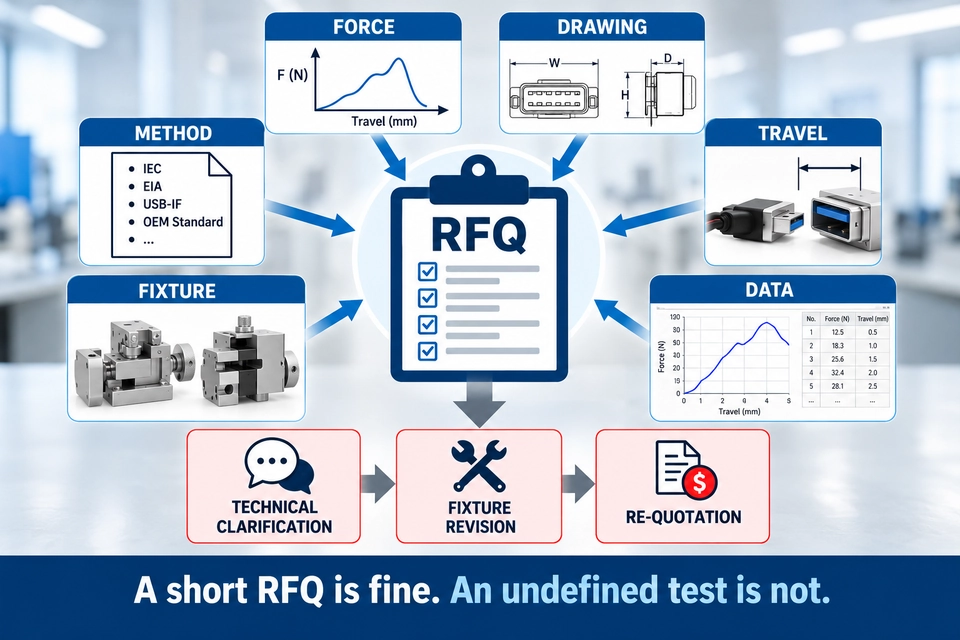

ก่อนที่คุณจะส่ง RFQ
A ตัวทดสอบแรงของขั้วต่อ RFQ ไม่จําเป็นต้องกลายเป็นข้อกําหนดวิศวกรรมยาวยี่สิบหน้า
แต่การขาดหายหกรายการมักนําไปสู่การชี้แจงทางเทคนิครอบใหม่ก่อนที่จะสามารถจัดเตรียมการกําหนดค่าที่มีความหมายได้
ไม่มีแรงคาดหวัง ถ้าคุณรู้จํานวนแรงงานโดยประมาณ ให้แจ้งมา ถ้าไม่ใช่ ให้ระบุว่าไม่ทราบ แทนที่จะเดาความจุของเครื่อง
ไม่มีภาพวาด DUT เครื่องอาจเลือกได้ง่าย ในขณะที่ยังไม่สามารถกําหนดตัวจับได้
ไม่มีข้อมูลการเดินทาง กําหนดตําแหน่งการเคลื่อนที่ของตัวเชื่อมต่อหรือจุดเริ่มต้น/สิ้นสุด ไม่ใช่แค่จังหวะการเคลื่อนที่ของเครื่องที่ร้องขอเท่านั้น
ไม่มีวิธีทดสอบ ระบุมาตรฐานที่ใช้บังคับ ข้อกําหนดของลูกค้า ข้อกําหนดแบบร่าง หรือ SOP ภายใน
ไม่มีข้อมูลอุปกรณ์ fixture แสดงวิธียึดตัวเชื่อมต่อและฟีเจอร์ใดที่ต้องไม่ถูกขัดขวาง
ไม่มีข้อกําหนดข้อมูล ระบุว่าคุณต้องการค่ายอดสูงสุด เส้นโค้งแรงเดินทาง ข้อมูลดิบ ขีดจํากัดผ่าน/ไม่ผ่าน หรือรูปแบบรายงานอื่น
ๆ
การเปลี่ยน RFQ จริงเป็นการกําหนดค่า RS-6600A
ตอนนี้กลับไปยัง RFQ ที่มีประโยชน์มากกว่าจากจุดเริ่มต้น:
<บล็อกอ้างคําพูด data-start="19526" data-end="19848">DUT: ขั้วต่อรถยนต์แบบซีล 24 ตําแหน่ง
Test: แรงเชื่อมและคลายสมบูรณ์
แรงคาดว่าจะเกิดขึ้น: ต่ํากว่า 150 N แรงที่คาดว่าจะเกิดขึ้น: ต่ํากว่า 150
ความเร็วทดสอบที่ต้องการ: 50 มม./นาที
ข้อมูลที่ต้องการ: แรงสูงสุดและกราฟการเคลื่อนที่ของแรง
ปริมาณรายวัน: ประมาณ 40 คู่ขั้วต่อ
ภาพวาด: มีให้ใช้งาน
ในจุดนี้ การกําหนดค่าอุปกรณ์กลายเป็นเรื่องของวิศวกรรมมากกว่าการคาดเดา
แรง expected force เป็นจุดเริ่มต้นสําหรับการเลือกโหลดเซลล์
ภาพวาดและตัวอย่างรูปทรงของตัวเชื่อมต่อ ตัวเชื่อมต่อและตัวอย่างรูปทรงเรขาคณิต
การเคลื่อนไหว 45 มม. สามารถตรวจสอบซองทดสอบที่ใช้งานได้ทั้งหมดเมื่อพิจารณาตัวเชื่อมต่อและอุปกรณ์ยึด
ความเร็ว required speed กําหนดเงื่อนไขการเคลื่อนไหวที่เกี่ยวข้อง
ข้อกําหนดการเดินทางของข้อมูล force-travel กําหนดสิ่งที่ต้องบันทึกและรายงาน
ปริมาณการทดสอบ daily test volume ช่วยกําหนดว่าการโหลด การเปลี่ยนผ่าน และกระบวนการทํางานซอฟต์แวร์ต้องการการดูแลเพิ่มเติมหรือไม่
สําหรับ an ITM-LAB RS-6600A เครื่องทดสอบแรงสอดเข้าและดึงอัตโนมัติ อินพุตแอปพลิเคชันเหล่านี้สามารถแมปไปยังการตั้งค่าทดสอบที่เหมาะสมได้
ลําดับนี้ตั้งใจ:
ขั้วต่อ → ทดสอบแรง→ → ตัวจับ → → เครื่อง→ข้อมูล
Not:
Machine →พยายามทําให้ตัวเชื่อมต่อพอดีกับมัน
ความแตกต่างนี้จะมีความสําคัญมากขึ้นเมื่อมีการปรับแต่งอุปกรณ์ยึด หรือเมื่อหลายรุ่นของขั้วต่อต้องใช้ระบบเดียวกัน
RFQ ตัวทดสอบขั้วต่อที่ดีกว่า เริ่มต้นด้วยการทดสอบ
ผู้ซื้อไม่จําเป็นต้องออกแบบเครื่องทดสอบ
นั่นคือหน้าที่ของผู้จัดหา
แต่ผู้จัดหาต้องการข้อมูลเพียงพอเพื่อเข้าใจการวัด
สําหรับการทดสอบแรงของตัวเชื่อมต่อ มีความแตกต่างห้าประการที่มีประโยชน์เป็นพิเศษ:
กําลังเครื่องจักรไม่เท่ากับกําลังแรงงาน
การเคลื่อนที่ของตัวเชื่อมต่อไม่เหมือนกับการเคลื่อนที่ของแคตตาล็อก
fixture เป็นส่วนหนึ่งของระบบการวัด ไม่ใช่แค่วิธีการยึด DUT
แรงสูงสุดไม่เหมือนกับพฤติกรรมการเดินทางด้วยแรง
การระบุแรงไม่เหมือนกับการวนความทนทาน
กําหนดจุดเหล่านั้นก่อนเปรียบเทียบคําคม
สามารถประเมินความจุเครื่องที่ต่ําหรือสูงขึ้น ฟิกซ์เจอร์ที่แตกต่างกัน โหลดเซลล์ที่แตกต่างกัน หรือการกําหนดค่าซอฟต์แวร์ที่แตกต่างกันในบริบทของการทดสอบจริง แทนที่จะเป็นข้อมูลจําเพาะแยกจากแผ่นข้อมูล
และถ้าแรงที่คาดหวังยังไม่ทราบ ก็ไม่ใช่ปัญหา
ส่งแบบเชื่อมต่อ วิธีทดสอบ และข้อมูลตัวอย่างที่มีอยู่แทนการเดาความจุ
เทมเพลต RFQ Connector Force Tester
แทนที่จะส่ง:
<บล็อกอ้างคําพูด data-start="23029" data-end="23091">"โปรดอ้างอิงเครื่องทดสอบแรงใส่ขั้วต่อน้ําหนัก 50 กก.."
ส่งข้อมูลด้านล่าง
DUT / Connector: _____
Connector Model: _____
ภาพวาด: แนบมา / ไม่มีให้ใช้งาน
ต้องทดสอบ: _____
อินเทอร์เฟซทดสอบ: คู่ขั้วต่อ / คู่ขั้วต่อ / ขั้วต่อ / เกจวัดทดสอบ
DUT ขนาด: _____ × _____ × _____ มม.
แรงปกติคาดหวัง: _____ N / ไม่ทราบ
แรงคาดหวังสูงสุด: _____ N / ไม่ทราบ
การจับคู่ / ทดสอบระยะทาง: _____ มม.
ความเร็วทดสอบ: _____ มม./นาที
วิธีมาตรฐาน / ลูกค้า: _____
Peak Force Required: ใช่ / ไม่ใช่
Force-Travel Curve ที่ต้องการ: ใช่ / ไม่ใช่
ต้องการการวนซ้ํา: ใช่ / ไม่ใช่
Required Cycles: _____
ปริมาณการทดสอบรายวัน: _____ ตัวอย่าง/วัน
ตัวอย่างจริงที่มี: ใช่ / ไม่ใช่
ข้อกําหนดอื่น ๆ: _____
แนบภาพวาดขั้วต่อ ภาพถ่ายอินเทอร์เฟซการจับคู่ และข้อกําหนดการทดสอบที่เกี่ยวข้องเมื่อมี
หากคุณยังไม่ทราบช่วงแรงกด ให้ ส่งข้อมูลคอนเนคเตอร์แทนการเดาความจุของเครื่อง
นั่นทําให้ผู้จัดจําหน่ายอุปกรณ์มีจุดเริ่มต้นที่ดีกว่ามาก:
DUT → Force →→ Travel fixture → load cell → Motion → Data →
Test System
