ขั้วต่อที่ใช้ 42 N ในการต่อ และตัวที่ใช้ 68 N อาจทํางานไฟฟ้าได้ทั้งคู่ แต่ในเชิงกลไก ทั้งสองไม่ใช่ผลิตภัณฑ์เดียวกัน
ก่อนตัดสินใจว่าผลลัพธ์ใดเป็นที่ยอมรับหรือไม่ มีคําถามสามข้อที่ต้องตอบ: อะไรที่จับคู่กันแน่? ด้วยความเร็วเท่าไหร่? และต้องปฏิบัติตามข้อกําหนดของผลิตภัณฑ์ใด?
นั่นคือบทบาทปฏิบัติของ EIA-364-13
EIA-364-13E, วิธีทดสอบแรงต่อและแยกขั้วต่อไฟฟ้าสําหรับขั้วต่อไฟฟ้าและเต้ารับ ให้วิธีการกําหนดแรงที่จําเป็นในการจับคู่และแยกขั้วต่อไฟฟ้า เต้ารับ และอุปกรณ์เชื่อมต่อที่กําหนด เว้นแต่จะระบุไว้เป็นอย่างอื่นในเอกสารอ้างอิง จะใช้วิธี A
ความแตกต่างหนึ่งที่สําคัญตั้งแต่ต้น:
EIA-364-13 กําหนดวิธีการทดสอบ มันไม่ได้ให้แรงต่อหรือแยกที่ยอมรับได้ทุกตัวเชื่อมต่อ
ขั้วต่อ ผลิตภัณฑ์ หรือข้อกําหนดของลูกค้า อาจยังคงกําหนดความเร็วทดสอบ การกําหนดค่าตัวอย่าง สภาพการล็อก ขีดจํากัดแรง และข้อกําหนดอื่น ๆ
ความแตกต่างนี้คือจุดเริ่มต้นของการทดสอบ EIA-364-13 ที่มีประโยชน์
สิ่งที่ EIA-364-13 วัดได้จริง

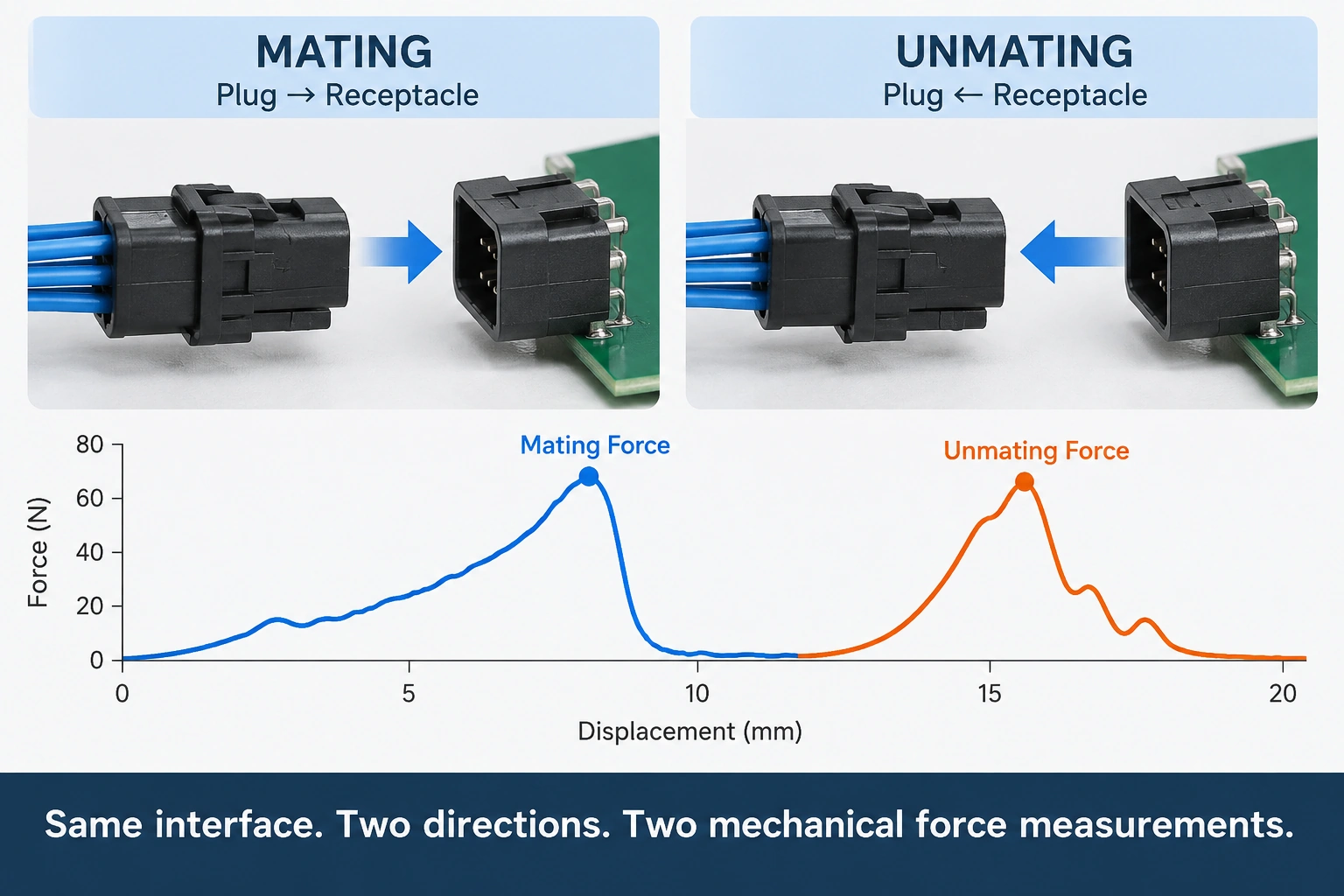

ในขั้นตอนง่ายที่สุด การทดสอบการจับคู่จะวัดแรงที่จําเป็นในการนําอินเทอร์เฟซตัวเชื่อมต่อที่ระบุเข้าสู่สภาพที่เชื่อมต่อแล้ว การทดสอบการไม่ผสมกันวัดแรงที่จําเป็นในการแยกมันออกอีกครั้ง
ฟังดูง่ายจนกว่าตัวเชื่อมต่อจะถึงโคมไฟ
แอสเซมบลีจริงอาจมีสองจุดสัมผัสหรือสี่สิบจุดสัมผัส อาจประกอบด้วยขานําทาง คุณสมบัติโพลาไรเซชัน ซีล ตัวล็อก การติดตั้ง PCB หรือมัดสายเคเบิล บางสเปคจะประเมินคู่ขั้วต่อจริง; บางรุ่นต้องการเกจวัดหรืออุปกรณ์จับคู่ที่กําหนดไว้
ทั้งหมด รายละเอียดเหล่านี้สามารถเปลี่ยนแปลงสิ่งที่โหลดเซลล์เห็นได้
สําหรับแรงจับคู่ ค่าที่สูงเกินคาดอาจทําให้วิศวกรต้องศึกษาการแทรกสอดของมิติ การรับแรงสัมผัส การจัดแนว แรงเสียดทานของตัวเรือน หรือสภาวะทางกลอื่น ๆ แรงไม่เชื่อมต่อที่ต่ําผิดปกติอาจเป็นเหตุผลในการตรวจสอบการยึดติดของอินเทอร์เฟซ การสึกหรอของหน้าสัมผัส การเปลี่ยนแปลงมิติ หรือการเปลี่ยนแปลงหลังจากรอบการเชื่อมต่อซ้ํา
ๆไม่ควรตีความค่าใดโดยไม่พิจารณาถึงข้อกําหนดของตัวเชื่อมต่อจริง
Method A vs Method B: กําหนดสิ่งที่กําลังถูกจับคู่
EIA-364-13 สามารถรองรับการกําหนดค่าการเชื่อมต่อของขั้วต่อ รวมถึงขั้วต่อหรือซ็อกเก็ตที่ใช้กับเกจหรืออุปกรณ์ที่ระบุไว้ จะใช้วิธี A เว้นแต่เอกสารอ้างอิงจะระบุไว้เป็นอย่างอื่น
จากมุมมองของวิศวกรรมการทดสอบ คําถามที่มีประโยชน์นั้นง่ายมาก:
อินเทอร์เฟซการจับคู่ที่กําหนดสําหรับการทดสอบนี้คืออะไร?
เมื่อมีการประกอบชิ้นส่วนจริง ฟิกซ์เจอร์ต้องสร้างความสัมพันธ์ที่ตั้งใจไว้ระหว่างสองส่วนประกอบ เมื่อมีการระบุเกจวัดที่ควบคุมหรืออุปกรณ์ต่อกัน อุปกรณ์ยึดต้องยึดอินเทอร์เฟซที่กําหนดไว้อย่างถูกต้องและทําซ้ําได้
อย่าเลือกการตั้งค่าเพียงเพราะง่ายต่อการติดตั้ง ตรวจสอบมาตรฐานที่ควบคุมและข้อกําหนดผลิตภัณฑ์ที่อ้างอิงก่อน
ความแตกต่างจะมีความสําคัญเมื่อเปรียบเทียบผลลัพธ์จากห้องปฏิบัติการต่าง ๆ ค่าแรงจะเปรียบเทียบได้อย่างมีนัยสําคัญก็ต่อเมื่อการกําหนดค่าการจับคู่พื้นฐานก็เทียบเคียงกันได้เช่นกัน
กําหนดตัวเชื่อมต่อก่อนกําหนดการตั้งค่าเครื่อง
หนึ่งในวิธีที่ง่ายที่สุดในการสร้างข้อมูลแรงเชื่อมต่อที่ไม่สอดคล้องกัน คือการเริ่มโปรแกรมเครื่องทดสอบก่อนที่สภาพของตัวอย่างจะถูกกําหนด
สําหรับการทดสอบซ้ํา ให้บันทึกคู่ขั้วต่อหรือเกจ จํานวนสัมผัส ทิศทาง และประวัติตัวอย่าง สังเกตว่าชุดประกอบถูกเชื่อมต่อกับแผงวงจร สายเคเบิล หรือตัวเรือนหรือไม่ และชิ้นส่วนเหล่านั้นมีผลต่อวิธีการติดตั้ง
หรือไม่จากนั้นดูระบบล็อก
ตัวล็อกเป็นส่วนหนึ่งของการวัดหรือไม่?
ไม่จําเป็นเสมอไป
ตัวอย่างเช่น ข้อกําหนดผลิตภัณฑ์ TE Connectivity ที่เผยแพร่ซึ่งอ้างอิงถึง EIA-364-13 ระบุการวัดการจับคู่และแยกการเชื่อมต่อโดยมี latches ถูกปลดออก นอกจากนี้ยังกําหนดขีดจํากัดแรงเฉพาะของผลิตภัณฑ์และอัตราการทดสอบสูงสุด เงื่อนไขเหล่านั้นเป็นส่วนหนึ่งของข้อกําหนดขั้วต่อนั้น; ซึ่งไม่ใช่ข้อกําหนดสากลของ EIA-364-13
ตระกูลตัวเชื่อมต่ออื่น ๆ อาจจัดการฟีเจอร์ล็อกแตกต่างกัน
ก่อนทดสอบ ให้ตอบคําถามที่ดูเหมือนง่าย
ๆ ว่า:คุณกําลังวัดส่วนเชื่อมต่อ หรือวัดกลไกทั้งหมดรวมถึงตัวล็อก?
หากเงื่อนไขนั้นเปลี่ยนแปลงระหว่างการทดสอบ ผลลัพธ์อาจไม่อธิบายเหตุการณ์ทางกลเดียวกันอีกต่อไป
การออกแบบฟิกซ์เจอร์สําคัญกว่าที่เห็น
เครื่องทดสอบแรงจะรู้เฉพาะโหลดที่ส่งผ่านแกนวัดของมันเท่านั้น มันไม่สามารถบอกได้ว่าโหลดนั้นมาจากขั้วสัมผัส ตัวเชื่อมต่อ หรืออุปกรณ์ที่ไม่ดี
พิจารณาสองครึ่งของตัวเชื่อมต่อที่ควรจะเชื่อมต่อกันบนเส้นกึ่งกลางเดียวกัน
ถ้าติดตั้งในมุมเล็กน้อย เครื่องก็ยังสามารถดันให้ชิดกันได้ อย่างไรก็ตาม แรงที่วัดได้อาจรวมถึงแรงด้านข้าง แรงเสียดทานกับลักษณะนําทาง การรบกวนตัวเรือน และการเสียรูปที่เกิดจากการตั้งค่าเอง
จุดสูงสุดแรงที่เกิดจากการจัดแนวผิดปกติยังคงเป็นค่าที่วัดได้จากโหลดเซลล์จริง มันไม่จําเป็นต้องเป็นพฤติกรรมของขั้วต่อที่คุณต้องการวัด
สิ่งนี้มีความสําคัญอย่างยิ่งกับขั้วต่อความหนาแน่นสูงและหลายขา ซึ่งอาจมีหน้าสัมผัสและพื้นผิวนําทางหลายจุดเชื่อมต่อกันในระยะเดินทางสั้น
ๆแข็งหรือจัดแนวตัวเอง?
ฟิกซ์เจอร์แบบแข็งสามารถทํางานได้ดีเมื่อควบคุมรูปทรงของขั้วต่อและแกนการจับคู่ได้อย่างแม่นยํา มันให้ข้อมูลอ้างอิงที่เสถียรและทําซ้ําได้
แต่ความแข็งตัวที่มากขึ้นไม่ได้หมายความว่าจะดีกว่าโดยอัตโนมัติ
หากชิ้นส่วนยึดยึดสองส่วนไม่ตรงกันเล็กน้อย เครื่องจักรอาจบังคับให้ขั้วต่อชดเชยข้อผิดพลาดในการตั้งค่าที่ปกติจะไม่เกิดขึ้น
การจัดเรียงแบบลอยหรือจัดแนวตัวเองสามารถมีประโยชน์เมื่อจําเป็นตามข้อกําหนดที่เกี่ยวข้อง หรือเมื่อจําเป็นต้องมีอิสระจํากัดในการจําลองพฤติกรรมการจับคู่ของตัวเชื่อมต่อที่ตั้งใจไว้
ไม่มีกฎสากลที่ว่าอุปกรณ์ทุกชิ้นต้องลอยหรืออุปกรณ์ทุกชิ้นต้องแข็ง วิธีที่ถูกต้องขึ้นอยู่กับตัวเชื่อมต่อและเงื่อนไขการทดสอบที่ระบุ
การตรวจสอบที่มีประโยชน์ก่อนเก็บข้อมูลการผลิตคือการทดลองความเร็วต่ําหลายรอบและดูตัวอย่าง หากขั้วต่อเปลี่ยนตําแหน่ง งอ บิด หรือกระตุกเข้าที่ขณะใช้งาน ให้ตรวจสอบการตั้งค่าก่อนจะถือว่ากราฟแรงที่ได้เป็นข้อมูลพื้นฐาน

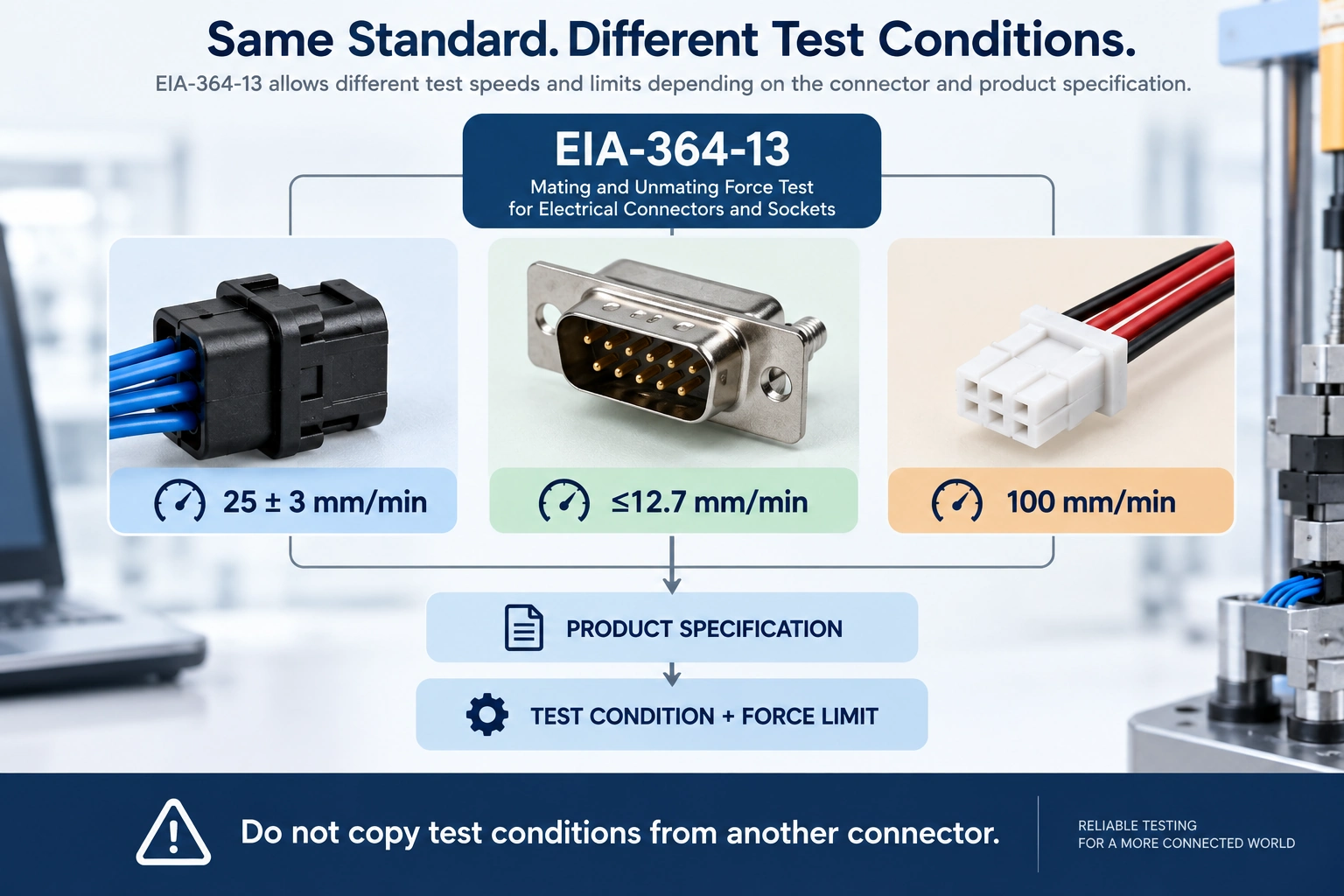

ความเร็วทดสอบ: ปฏิบัติตามข้อกําหนดการอ้างอิง
มีข้อผิดพลาดซ้ํา ๆ ในการทดสอบตัวเชื่อมต่อ: มีคนหาความเร็วทดสอบในรายงานเก่าหรือแผ่นข้อมูลตัวเชื่อมต่ออื่น แล้วถือว่าเป็นความเร็ว EIA-364-13 สําหรับทุกผลิตภัณฑ์
ข้อกําหนดของขั้วต่อที่เผยแพร่แสดงให้เห็นว่าทําไมวิธีนี้จึงไม่น่าเชื่อถือ
ข้อกําหนด Molex หนึ่งชุดที่อ้างอิงถึง EIA-364-13 ใช้ 25 ± 3 มม./นาที และกําหนดแรงผสมที่ 39.2 N สูงสุด และแรงไม่ผสมที่ 2.45 N ต่ําสุด ข้อกําหนด Molex อีกแบบหนึ่งใช้ 25 ± 6 mm/min และแสดงความต้องการแรงในแต่ละวงจร
ตัวอย่าง TE ที่กล่าวถึงก่อนหน้านี้ใช้อัตราสูงสุด 12.7 มม./นาที เมื่อปลดล็อกตัวล็อก ข้อกําหนดขั้วต่อ TE อีกแบบหนึ่งใช้ค่า 100 mm/min สําหรับการวัดการจับคู่และแยก
การเชื่อมต่อนําตัวอย่างเหล่านั้นมาวางข้างกันแล้วประเด็นจะชัดเจน:
นี่คือตัวอย่างของ product เฉพาะ ไม่ใช่ค่าที่จะคัดลอกไปยังแผนการทดสอบใหม่
กฎปฏิบัติคือ:
<บล็อก quote data-start="10630" data-end="10759">อย่าเลือกความเร็วทดสอบหรือขีดจํากัดแรงจากหมายเลข EIA-364-13 เพียงอย่างเดียว ตรวจสอบข้อกําหนดที่เรียกใช้เมธอด

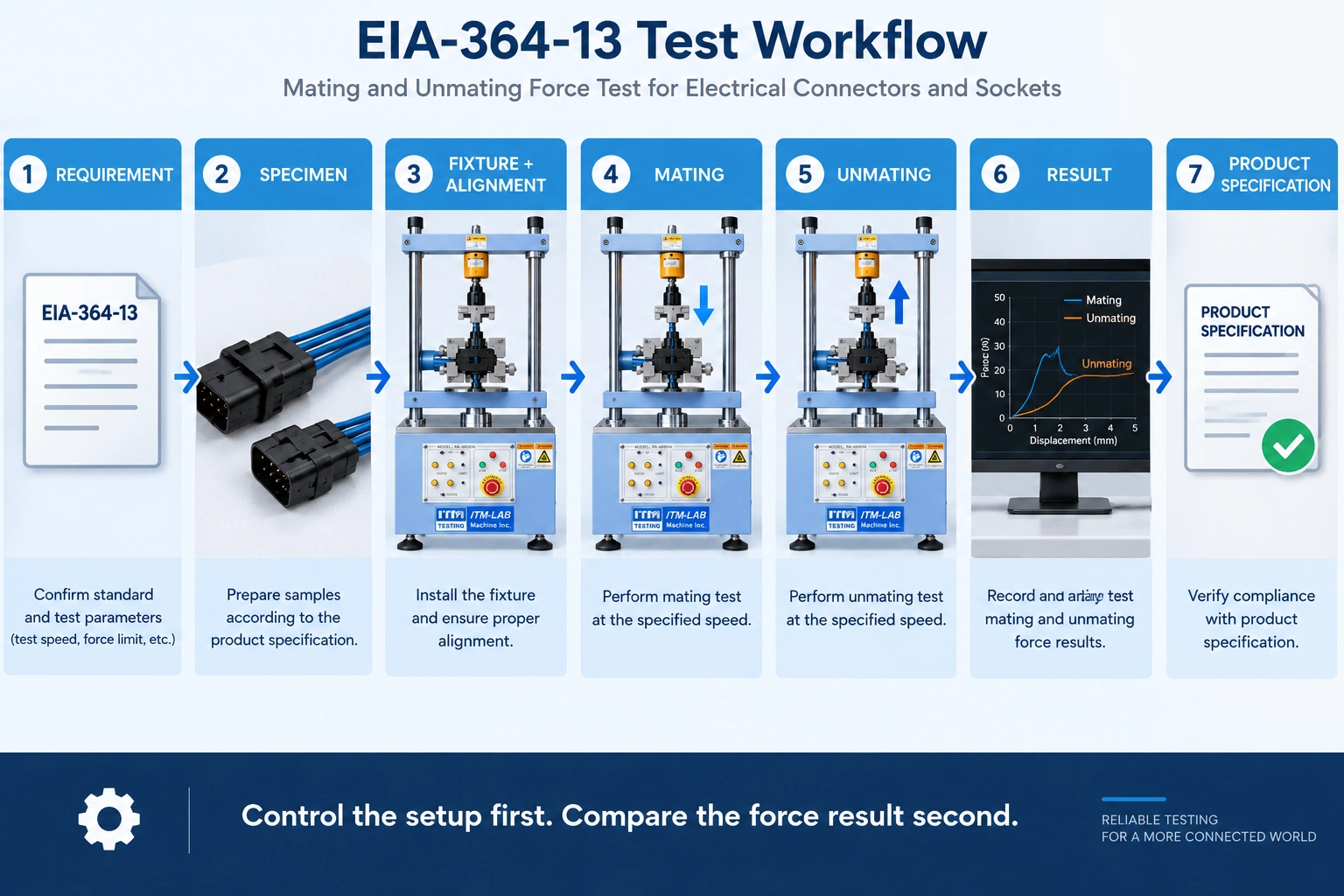

เวิร์กโฟลว์ทดสอบ EIA-364-13 ที่ใช้งานได้จริง
เมื่อข้อกําหนดชัดเจนแล้ว ลําดับในห้องปฏิบัติการก็จะค่อนข้างตรงไปตรงมา
เริ่มต้นโดยการระบุฉบับควบคุม EIA-364-13 และข้อกําหนดของผลิตภัณฑ์หรือลูกค้าที่เรียกใช้ บันทึกการตั้งค่าการจับคู่ที่จําเป็น ความเร็ว สภาพตัวอย่าง สถานะการล็อก และเกณฑ์การยอมรับ
ถัดไป เตรียมตัวเชื่อมต่อในสภาพที่ต้องการ ขั้วต่อการผลิตที่มีการเติมเต็มและตัวอย่างวิศวกรรมที่มีการเติมเต็มบางส่วนอาจสร้างแรงที่แตกต่างกันอย่างมาก สิ่งเดียวกันนี้เกิดขึ้นกับตัวอย่างใหม่เทียบกับตัวที่ผ่านรอบการผสมพันธุ์ซ้ําแล้วซ้ํา
เล่าติดตั้งตัวอย่างและกําหนดแกนการผสมพันธุ์ ก่อนเก็บข้อมูล ให้ตรวจสอบว่าตัวเชื่อมต่อสามารถเดินได้ตามที่ต้องการโดยไม่ให้ตัวยึดสัมผัสกับตัวเรือน สายเคเบิล แผงวงจร หรือโครงสร้างเครื่องจักร
รันจังหวะการจับคู่ตามอัตราที่กําหนดและบันทึกการตอบสนองของแรงตลอดระยะที่ต้องการ
จากสภาวะที่จับคู่เต็มที่แล้ว ให้ทําการว่ายแบบไม่จับคู่ภายใต้เงื่อนไขที่กําหนด
สุดท้าย เปรียบเทียบค่าที่วัดได้กับ applicable product requirement)
สําหรับงานพัฒนา การเก็บข้อมูลการเคลื่อนที่ของแรงทั้งหมดเป็นประโยชน์ แม้ว่าเกณฑ์การยอมรับอย่างเป็นทางการจะต้องการเพียงแรงสูงสุดหรือต่ําสุดเท่านั้น
แรงจับคู่ไม่ใช่แรงต้านการเก็บรักษาขั้นสุดท้าย
คําเหล่านี้บางครั้งถูกผสมกันเพราะเกี่ยวข้องกับการผลักหรือดึงส่วนประกอบของตัวเชื่อมต่อ พวกเขาไม่ได้ตอบคําถามวิศวกรรมเดียวกัน
แรงจับคู่อธิบายความต้านทานทางกลเมื่ออินเทอร์เฟซขั้วต่อที่ระบุมารวมกัน
แรง Unmating อธิบายความต้านทานเมื่ออินเทอร์เฟซเหล่านั้นแยกจาก
กันTerminal retention force เกี่ยวข้องกับความสามารถของเทอร์มินัลหรือผู้ติดต่อแต่ละตัวในการอยู่ในที่อยู่อาศัยของมัน
แรงดึงแบบบีบบังคับถามคําถามที่ต่างออกไปอีกครั้ง: ตัวนําถูกยึดไว้ทางกลกับเทอร์มินัลที่บีบแน่นแค่ไหน
ข้อกําหนดขั้วต่อสามารถมีข้อกําหนดเหล่านี้หลายข้อควบคู่กันได้ เอกสารที่เผยแพร่ในตัวเชื่อมต่อ เช่น อาจอ้างอิงถึง EIA-364-13 สําหรับการทดสอบ mate/unmate ในขณะที่กําหนดการเก็บรักษาเทอร์มินัลให้กับขั้นตอนการทดสอบแยกต่างหาก
ฮาร์ดแวร์วัดแรงที่คล้ายกันอาจปรับใช้กับการทดสอบเหล่านี้ได้มากกว่าหนึ่งครั้ง แต่ตัวยึด ตัวอย่าง และการตีความแตกต่างกัน
ความแตกต่างนี้มีประโยชน์อย่างยิ่งเมื่อเตรียม RFQ "แรงดึงของตัวเชื่อมต่อ" เพียงอย่างเดียวไม่เพียงพอที่จะกําหนดการทดสอบ
จํานวนสูงสุดเป็นเพียงส่วนหนึ่งของเรื่องราว
สมมติว่าตัวเชื่อมต่อสองตัวมีแรงจับคู่สูงสุดที่ 48 N
ถ้านี่คือผลลัพธ์เดียวที่เก็บไว้ ผลลัพธ์จะดูเหมือนกันทุกประการ

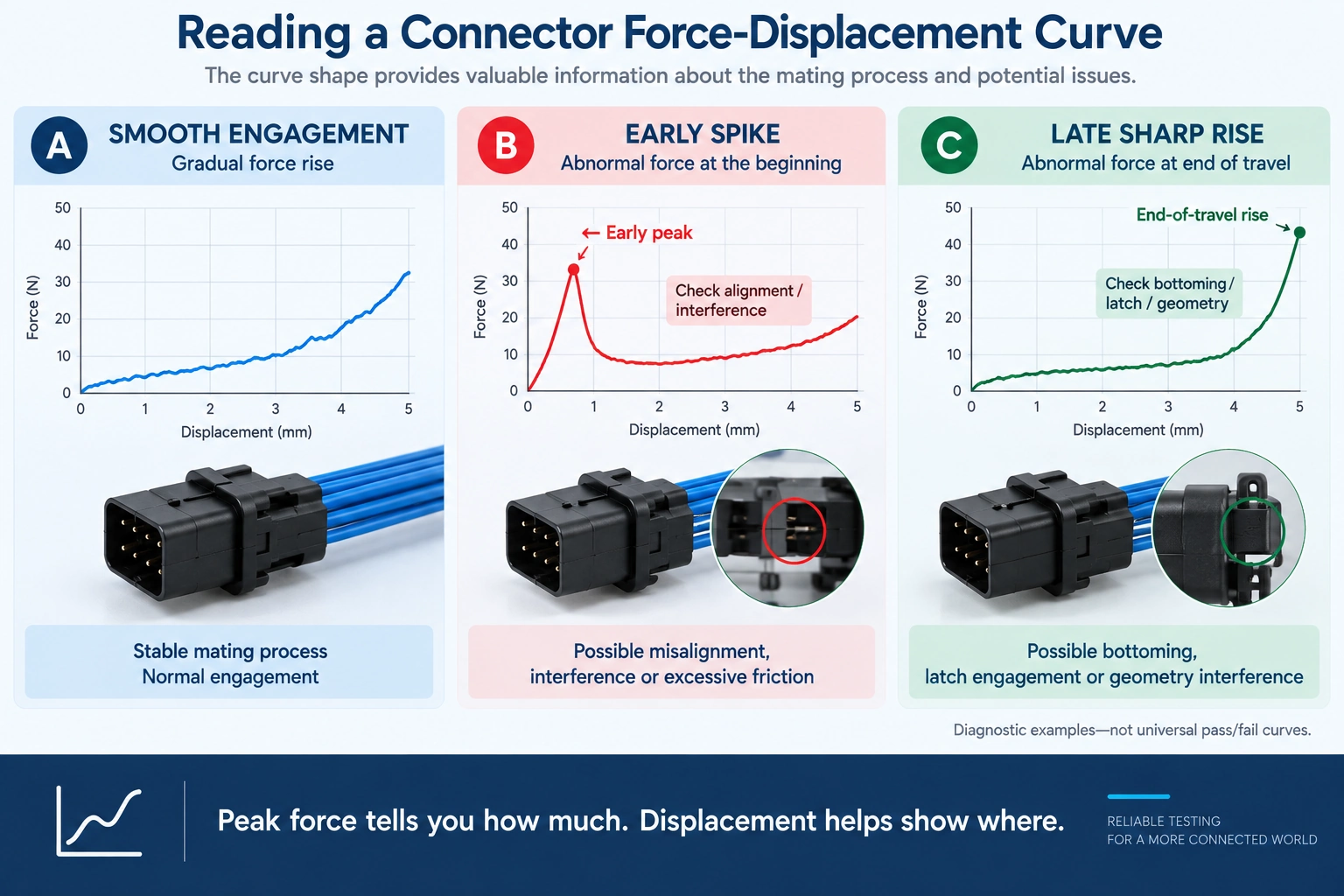

ตอนนี้ดูกราฟแรง-การเคลื่อนที่ทั้งหมด
ขั้วต่อตัวแรกจะยกขึ้นอย่างนุ่มนวลเมื่อขั้วสัมผัสทํางานและถึงจุดสูงสุดใกล้ตําแหน่งที่คาดไว้
จุดที่สองแสดงการพุ่งขึ้นอย่างรวดเร็ว 48 N ที่กลางทาง ลดลง แล้วยังคงผสมพันธุ์ต่อ
พฤติกรรมทางกลเหล่านี้แตกต่างกันมาก
การติดตามการเคลื่อนที่ด้วยแรงช่วยแสดงให้เห็น <การเริ่มต้นข้อมูลที่แข็งแกร่ง="14967" data-end="14976">ที่เกิดความต้านทาน ไม่ใช่แค่ค่าสูงสุด
ที่เพิ่มขึ้นเส้นโค้งที่ค่อนข้างเรียบอาจแสดงการมีส่วนร่วมอย่างค่อยเป็นค่อยไป ตามด้วยจุดสูงสุดของการจับคู่หลักและการสิ้นสุดของเส้นโค้ง การพุ่งขึ้นอย่างรวดเร็วในช่วงต้นอาจเป็นเหตุผลในการตรวจสอบการจัดแนว คุณสมบัติของไกด์ การรบกวนของที่อยู่อาศัย หรือเหตุการณ์การสัมผัสที่ไม่คาดคิด การยกระดับสูงใกล้ปลายทางอาจคุ้มค่าที่จะตรวจสอบการติดพื้น การล็อก การรบกวนขนาด หรือการสัมผัสของอุปกรณ์ยึด
นี่คือเบาะแสการวินิจฉัย ไม่ใช่การวินิจฉัยอัตโนมัติ รูปร่างโค้งเดียวกันอาจมีสาเหตุมากกว่าหนึ่งอย่าง
นั่นคือเหตุผลที่กราฟนี้มีประโยชน์มากที่สุดเมื่อรวมกับการตรวจสอบตัวอย่างและความรู้เกี่ยวกับรูปทรงของตัวเชื่อมต่อ
ตัวอย่างที่ทํา: การกําหนดค่าการทดสอบการเชื่อมต่อของตัวเชื่อมต่อ
พิจารณาตัวเชื่อมต่อสมมติฐานที่มีตําแหน่ง 24 ตําแหน่ง
ค่าต่อไปนี้ใช้เพื่อแสดง equipment-selection logic มันไม่ใช่ขีดจํากัด EIA-364-13
เริ่มด้วยกําลัง
A จุดสูงสุดที่คาดว่า 70 N ประมาณ <แรงเริ่มต้นข้อมูลแรง ๆ="16792" data-end="16803">7.1 kgf)
การกําหนดค่า 5 kgf ไม่สามารถรองรับจุดสูงสุดที่คาดหวังได้ จึงสามารถตัดออกได้
A ช่วงความเร็ว 10 กก.f โดยปกติครอบคลุม 70 N แต่มีพื้นที่ศีรษะจํากัด หากตัวอย่างมีความแปรปรวนหรือความผิดปกติเกินค่าที่คาดไว้ ก็ต้องพิจารณาเรื่องนี้
การกําหนดค่าขนาด 20 kgf ให้ความจุที่มากขึ้นอย่างมาก การเลือกที่ดีกว่าขึ้นอยู่กับข้อกําหนดของเซ็นเซอร์ ความละเอียดที่ต้องการ การยอมรับการโอเวอร์โหลด และความแปรปรวนที่คาดว่าจะ
เกิดขึ้นประเด็นไม่ใช่ว่า 20 kgf เป็นตัวเลือกที่ถูกต้องเสมอไปสําหรับขั้วต่อ 70 N
ช่วงแรงควรเลือกจากซองทดสอบจริง แทนที่จะตั้งค่าเป็นความจุสูงสุดของเครื่อง
ที่มีอยู่ถัดไปคือการเดินทาง การเคลื่อนไหวที่ต้องการขนาด 32 มม. อยู่ในระบบที่ให้ระยะชักทดสอบ 150 มม. ได้อย่างสบาย
อัตราที่ร้องขอที่ 25 มม./นาที ก็อยู่ในเครื่องทดสอบที่ออกแบบมาสําหรับการเคลื่อนที่ช้าที่ควบคุม
ได้ในขั้นตอนนี้ อุปกรณ์จับอาจเป็นส่วนที่เฉพาะเจาะจงที่สุดของการกําหนดค่า ขั้วต่อ 24 ตําแหน่งสามารถสร้างแรงด้านข้างได้มากหากครึ่งที่เชื่อมต่อกันถูกยึดออกนอกแกน แบบแปลนขั้วต่อ—หรือถ้าเป็นไปได้ควรเป็นตัวอย่างจริงสําหรับรูปทรงที่ไม่ปกติ—ช่วยกําหนดอุปกรณ์ยึดก่อนการผลิต
ข้อกําหนดอุปกรณ์ที่ได้สามารถเขียนได้ชัดเจนขึ้นมาก:
ช่วงแรงที่เหมาะสม + ควบคุมการเคลื่อนที่ 25 มม./นาที + การเคลื่อนไหวที่ใช้งานได้อย่างน้อย 32 มม. + ตัวยึดเฉพาะขั้วต่อ + การบันทึกแรง/การเคลื่อนที่
นั่นเป็นสเปกการซื้อที่ดีกว่าการขอแค่ "เครื่องทดสอบขั้วต่อ 100 kgf"
Where Connector Force Data Fail
เมื่อผลลัพธ์ซ้ําไม่สม่ําเสมอ โหลดเซลล์ไม่ใช่สาเหตุแรกเสมอไป
ตัวเชื่อมต่ออยู่นอกแกน แม้แต่ความคลาดเคลื่อนเล็กน้อยของมุมก็สามารถเพิ่มแรงเสียดทานหรือการรบกวนของตัวเรือนได้
ตําแหน่งของอุปกรณ์จับเปลี่ยนไประหว่างตัวอย่าง ขั้วต่อที่ติดตั้งกับพื้นผิวอ้างอิงที่แตกต่างกันในแต่ละครั้งจะไม่ได้รับการทดสอบภายใต้สภาวะทางกลเดียวกัน
สถานะ latch ไม่สอดคล้องกัน ตัวอย่างหนึ่งชิ้นจะถูกทดสอบโดยปลดล็อกตัวล็อก อีกวิธีหนึ่งคือการล็อกด้วยนม
ความเร็วทดสอบมาจากสเปคที่ไม่ถูกต้อง อัตราที่ใช้สําหรับตระกูลตัวเชื่อมต่อเดิมถูกคัดลอกเข้าไปในโปรแกรมใหม่โดยไม่ตรวจสอบข้อกําหนดที่เกี่ยวข้อง
ประวัติของตัวเชื่อมต่อไม่ทราบแน่ชัด ตัวอย่างใหม่จะถูกเปรียบเทียบกับตัวอย่างที่ผสมพันธุ์ซ้ําแล้วซ้ําเล่า
ช่วงแรงที่เลือกนั้นกว้างเกินความจําเป็น ความจุสูงสุดของเครื่องจักรและช่วงการวัดที่เหมาะสมที่สุดไม่ใช่คําถามเดียวกัน
สายเคเบิลหรือ PCB กําลังโหลดตัวอย่าง มัดสายเคเบิลที่แข็งอาจทําให้เกิดแรงดึงล่วงหน้าหรือโมเมนต์ดัดก่อนที่การจับคู่จะเริ่ม
ขึ้นนี่เป็นปัญหาการตั้งค่าทั่วไป แต่สามารถทําให้ข้อมูลกองกําลังที่ดีเปรียบเทียบได้ยาก
นิสัยในห้องปฏิบัติการที่มีประโยชน์คือการบันทึกข้อมูลการตั้งค่าพร้อมกับผลลัพธ์เชิงตัวเลข ค่ากําลังโดยไม่มีการกําหนดค่าจะมีประโยชน์น้อยลงมากหลังจากผ่านไปหกเดือน

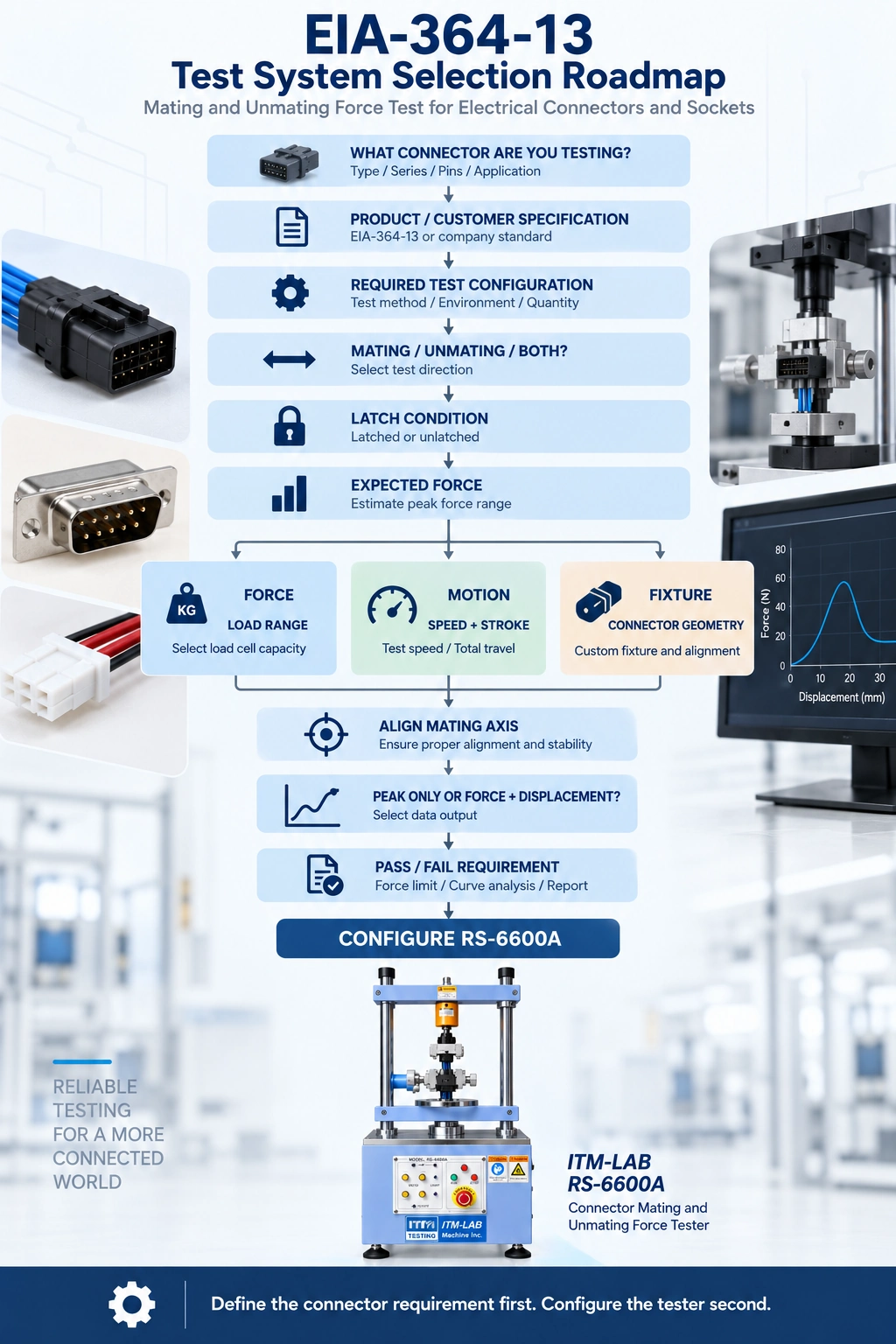

การเลือกอุปกรณ์สําหรับการทดสอบ EIA-364-13
เครื่องทดสอบแรงของขั้วต่อที่เหมาะสมไม่ใช่แค่ตัวที่มีความสามารถในการรับน้ําหนักสูงสุด
เริ่มต้นด้วยแรงที่คาดว่าจะมีและปล่อย และเลือกช่วงแรงที่ครอบคลุมด้วยความสูงศีรษะที่เหมาะสม พิจารณาความละเอียดการวัดที่จําเป็นสําหรับแอปพลิเคชัน แทนที่จะเลือกความจุสูงสุดโดยอัตโนมัติ
ถัดไป ยืนยันความเร็วและจังหวะ
เครื่องจักรต้องการการเคลื่อนไหวที่ใช้งานได้เพียงพอสําหรับการทดสอบทั้งหมด ไม่ใช่แค่ความยาวการเชื่อมต่อตามมาตรฐานของตัวเชื่อมต่อเท่านั้น รูปทรงของอุปกรณ์และตําแหน่งการเข้าใกล้อาจใช้เวลาการเดินทางเพิ่มเติม
พื้นที่ทํางานก็สําคัญเช่นกัน ขั้วต่อขนาดเล็กที่ติดตั้งบน PCB หรือเชื่อมต่อกับชุดสายเคเบิลอาจต้องการระยะห่างของอุปกรณ์มากกว่าที่ขนาดตัวเครื่องบ่งบอก
สุดท้าย ตัดสินใจว่าการทดสอบต้องการให้ข้อมูลอะไร
สําหรับการตรวจสอบการยอมรับอย่างตรงไปตรงมา ค่าสูงสุดของการจับคู่หรือการไม่จับคู่อาจเพียงพอ สําหรับการเปรียบเทียบทางวิศวกรรม การประเมินซัพพลายเออร์ หรือการวิเคราะห์ความล้มเหลว ข้อมูลแรงและการเคลื่อนที่ที่ซิงโครไนซ์กันให้บริบทที่มากขึ้น
RS-6600A สําหรับการทดสอบแรง Mating & Unmating ของคอนเนคเตอร์
The ITM-LAB RS-6600A Connector Insertion & Extraction Force Tester ถูกออกแบบมาเพื่อควบคุมการวัดแรงเชื่อมต่อ การแยก และการทดสอบแรงเชื่อมต่อที่เกี่ยวข้อง
ความจุแรงที่มีอยู่ 5, 10, 20, 50 และ 100 kgf อนุญาตให้เลือกช่วงการวัดตามแอปพลิเคชันแทนที่จะใช้ความจุเดียวสําหรับแต่ละตัวเชื่อมต่อ
ระบบให้ค่า <ช่วงทดสอบเริ่มต้นข้อมูลที่แข็งแกร่ง="21785" ข้อมูลสิ้นสุด="21809">0–150 มม. และการตั้งค่าความเร็วทดสอบ <เริ่มต้นข้อมูลที่แข็งแกร่ง="21849" ข้อมูลสิ้นสุด="21887">0.01–300 มม./นาที หรือ 0.01–600 มม./นาที มอเตอร์เซอร์โวของ Panasonic ควบคุมการเคลื่อนไหวทดสอบในขณะที่ระบบบันทึกแรงร่วมกับการเคลื่อนที่
อุปกรณ์ยึดสุดท้ายควรถูกเลือกหรือออกแบบโดยอิงกับรูปทรงของขั้วต่อ ทิศทางการต่อ และสภาพการทดสอบที่ต้องการ
สําหรับแอปพลิเคชันใหม่ ภาพวาดและภาพถ่ายของตัวเชื่อมต่อมักจะมีประโยชน์มากกว่าชื่อตัวเชื่อมต่อเพียงอย่างเดียว
สิ่งที่ควรส่งเมื่อขอระบบทดสอบแรงของตัวเชื่อมต่อ
สําหรับคู่ขั้วต่อมาตรฐาน การเลือกตัวยึดอาจทําได้ง่าย สําหรับตัวเรือนที่ไม่ธรรมดา ชุดประกอบที่ติดตั้งบน PCB หรือตัวเชื่อมต่อหลายขา ข้อมูลการใช้งานเล็กน้อยช่วยลดเวลาที่ต้องไปมาได้มาก
ข้อมูลที่เป็นประโยชน์ประกอบด้วย:
สําหรับอุปกรณ์ยึดแบบกําหนดเอง ภาพวาดขนาดจะมีประโยชน์อย่างยิ่ง ตัวอย่างทางกายภาพอาจเหมาะสมกว่าสําหรับรูปทรงเรขาคณิตที่ซับซ้อน
วัตถุประสงค์คือการกําหนดเส้นทางโหลด actual load path ก่อนที่ชิ้นส่วนจะถูกผลิต
คําถามที่พบบ่อย
EIA-364-13 ระบุขีดจํากัดแรงจับคู่หรือไม่?
ไม่ใช่ค่าสากลเดียวสําหรับตัวเชื่อมต่อทั้งหมด EIA-364-13 ให้วิธีการทดสอบแรงจับคู่และแยกการเชื่อมต่อ; ข้อต่อที่เกี่ยวข้อง ข้อกําหนดของผลิตภัณฑ์ หรือลูกค้า จะเป็นตัวกําหนดขีดจํากัดการยอมรับที่เกี่ยวข้อง ข้อกําหนดขั้วต่อที่เผยแพร่ซึ่งอ้างอิงถึง EIA-364-13 ใช้ขีดจํากัดที่แตกต่างกันสําหรับอินเทอร์เฟซแต่ละประเภท
ควรใช้ความเร็วเท่าไรสําหรับการทดสอบ EIA-364-13?
ใช้อัตราที่กําหนดโดยข้อกําหนดของผลิตภัณฑ์ที่ใช้ทดสอบและอ้างอิง แทนที่จะคัดลอกความเร็วจากตัวเชื่อมต่ออื่น ข้อกําหนดผลิตภัณฑ์ที่เผยแพร่ซึ่งอ้างอิงถึง EIA-364-13 แสดงให้เห็นว่าตระกูลตัวเชื่อมต่อต่าง ๆ สามารถใช้อัตราการทดสอบที่แตกต่างกันอย่างมาก
ควรเปิดใช้งานตัวล็อกขั้วต่อระหว่างการทดสอบหรือไม่?
เฉพาะเมื่อนั่นคือการตั้งค่าทดสอบที่จําเป็น บางข้อกําหนดที่ตีพิมพ์ระบุไว้อย่างชัดเจนว่าต้องมีการวัดการจับคู่และปลดการยึดโดยที่ตัวล็อกถูกปลดออก ตรวจสอบขั้วต่อหรือข้อกําหนดของลูกค้าเสมอ
แรงจับคู่เหมือนกับแรงยึดปลายทางหรือไม่?
No. แรงจับคู่และแรงไม่เชื่อมต่ออธิบายปฏิสัมพันธ์ระหว่างอินเทอร์เฟซของตัวเชื่อมต่อที่เชื่อมต่อกัน การยึดติดของขั้วต่อจะประเมินว่าหน้าสัมผัสแต่ละตัวยังคงอยู่ในตัวเชื่อมต่อได้ดีเพียงใด การทดสอบเหล่านี้เป็นการทดสอบทางกลแยกต่างหากและอาจใช้ขั้นตอนและอุปกรณ์จับที่แตกต่างกัน
ควรใช้ช่วงโหลดเซลล์เท่าไรสําหรับการทดสอบแรงของขั้วต่อ?
เริ่มต้นด้วยแรงทดสอบสูงสุดที่คาดว่าจะได้ จากนั้นพิจารณาความแปรปรวนของตัวอย่าง ความสูงของพื้นที่ศีรษะที่ต้องการ ความละเอียดในการวัด และข้อกําหนดเซ็นเซอร์จริง การเลือกความจุสูงสุดที่มีอยู่โดยค่าเริ่มต้นอาจไม่ใช่กลยุทธ์การวัดที่ดีที่สุดเสมอไป
หมายเลขมาตรฐานหนึ่งหมายเลขไม่ใช่แผนการทดสอบที่สมบูรณ์
EIA-364-13 ให้วิศวกรขั้วต่อมีวิธีการมาตรฐานสําหรับการวัดแรงแบบจับคู่และแยกเข้าด้วยกัน มันไม่ได้ทําให้คุณไม่ต้องเข้าใจขั้วต่อที่กําลังทดสอบ
ก่อนที่ตัวอย่างแรกจะใส่เข้าฟิกซ์เจอร์ คุณควรทราบว่า สิ่งที่กําลังเชื่อมต่ออยู่ มีตัวล็อกหรือไม่ ความเร็วที่ใช้ได้ ความต้องการแรงที่ใช้คืออะไร แกนจับคู่จะจัดแนวอย่างไร และคุณต้องการค่าสูงสุดเพียงอย่างเดียวหรือการตอบสนองแบบการเคลื่อนที่ของแรงทั้งหมด
เมื่อคําถามเหล่านี้ได้รับการแก้ไขแล้ว การเลือกอุปกรณ์จะง่ายขึ้นมาก
สําหรับ ITM-LAB RS-6600A ระบบทดสอบสามารถตั้งค่าได้ตาม ช่วงแรง, ความเร็วทดสอบ, ระยะชัก, ฟิกซ์เจอร์ และเอาต์พุตข้อมูล แทนที่จะปรับเฉพาะความจุของเครื่องจักรเท่านั้น
กําหนดข้อกําหนดของตัวเชื่อมต่อก่อน ตั้งค่าเครื่องทดสอบแรงเป็นวินาที
