ขั้วต่อรถยนต์แบบซีล 24 ทิศทางสามารถวัดอุณหภูมิได้ถึง 68 N ระหว่างการต่อ ห้องแล็บอีกแห่งทดสอบหมายเลขชิ้นส่วนเดียวกันและรายงานว่าเป็น 81 N
ผลลัพธ์ไหนถูกต้อง?
ก่อนจะโทษตัวเชื่อมต่อหรือเครื่องทดสอบใด ๆ ให้ดูที่ตัวทดสอบเอง
ทั้งสองตัวอย่างถูกเติมด้วยเทอร์มินัลเดียวกันหรือไม่? ซีลถูกติดตั้งหรือยัง? สถานะการล็อกเหมือนเดิมไหม? แกนของขั้วต่อเรียงกันจริงหรือเปล่า? ทั้งสองห้องแล็บใช้ความเร็วและจุดสิ้นสุดการผสมพันธุ์เหมือนกันไหม?
"แรงผสมพันธุ์" ฟังดูเหมือนการวัดหนึ่ง ในทางปฏิบัติ มันคือการตอบสนองทางกลของระบบขั้วต่อทั้งหมดภายใต้ชุดเงื่อนไขที่กําหนดไว้
สําหรับขั้วต่อรถยนต์ที่สมบูรณ์ โหลดเซลล์อาจมีฟีเจอร์การยึดปลาย การบีบอัดซีล การนําทางตัวเรือน แรงเสียดทาน และการล็อก ถ้าการตั้งค่าไม่ดี อาจได้รับแรงด้านข้างที่เกิดจากโคมไฟด้วย
นั่นนําไปสู่คําถามที่สําคัญตลอดคู่มือนี้:
คุณวัดอะไรแน่?
บทความนี้เน้นที่แรงเชื่อมต่อและแรงไม่เชื่อมต่อระหว่างขั้วต่อรถยนต์ ไม่ครอบคลุมการทดสอบการดึงสายไฟ การดึงสายแบบบีบ หรือการทดสอบแรงดึงสายเคเบิล
คุณกําลังวัดอะไรอยู่จริง ๆ?
ใส่ขั้วต่อหนึ่งครึ่งหนึ่งไว้ในโคมไฟแบบอยู่กับที่ และอีกตัวหนึ่งในโคมไฟเคลื่อนที่ เครื่องทดสอบจะนําพวกมันมารวมกันตามแกนการผสมพันธุ์ที่ตั้งใจไว้
อะไรที่ไปถึงโหลดเซลล์?
ไม่ใช่แค่แรงสัมผัส
ขึ้นอยู่กับการออกแบบตัวเชื่อมต่อ โหลดที่วัดได้อาจรวมถึงการยึดติดของขั้ว การบีบอัดของซีลอินเทอร์เฟซ การนําทางตัวเรือน แรงเสียดทานระหว่างพื้นผิวที่เชื่อมต่อกัน และความต้านทานที่เกี่ยวข้องกับลักษณะการล็อก
นั่นคือเหตุผลที่ "แรงเสียบขั้วต่อ" อาจทําให้เข้าใจผิดได้เมื่อตัวอย่างไม่ได้ถูกกําหนดไว้อย่างชัดเจน
คู่เทอร์มินัลแต่ละคู่คืออินเทอร์เฟซกลไกเดียวกัน ขั้วต่อที่ประกอบเสร็จสมบูรณ์และปิดสนิทเป็นระบบกลไก
ข้อกําหนดปัจจุบันของ SAE คือ USCAR2-9 ซึ่งปรับปรุงเมื่อวันที่ 6 ธันวาคม 2024 ขอบเขตของโครงการครอบคลุมการทดสอบประสิทธิภาพของขั้วต่อไฟฟ้า ขั้วต่อ และส่วนประกอบระบบเชื่อมต่อที่เกี่ยวข้องสําหรับการใช้งานบนถนนที่กําหนด รวมถึงระบบเชื่อมต่อแบบอินไลน์ หัวต่อ และอุปกรณ์เชื่อมต่อ SAE Mobilus
ประเด็นในทางปฏิบัตินั้นง่ายมาก:
อธิบายการจัดวางที่สร้างแรง—ไม่ใช่แค่ค่าแรง
แรงสุดท้ายเป็นเพียงส่วนหนึ่งของเรื่องราว
สมมติว่าขั้วต่อ 32 ทางมีการเชื่อมต่อเต็มที่
ถ้าคู่ขั้วต่อหนึ่งต้องการแรงจับบางอย่าง คุณสามารถคูณตัวเลขนั้นด้วย 32 แล้วทํานายแรงเชื่อมต่อทั้งหมดได้ไหม?
ไม่ค่อยน่าเชื่อถือเท่าไหร่
ทางลัดนั้นจะไม่สนใจว่าตัวเชื่อมต่อจะจับคู่กันอย่างไร
หน้าสัมผัสแต่ละตัวไม่จําเป็นต้องถึงความต้านทานสูงสุดที่ตําแหน่งเคลื่อนที่เดียวกันเป๊ะ ๆ ซีลอาจกําลังบีบอัดอยู่แล้วในขณะที่เทอร์มินัลเริ่มทํางาน คําแนะนําเรื่องที่อยู่อาศัยสามารถช่วยในส่วนอื่น ๆ ของโรคหลอดเลือดสมองได้ ฟีเจอร์ล็อกอาจสร้างเหตุการณ์ทางกลอีกครั้งใกล้การผสมพันธุ์ขั้นสุดท้าย
ความทนทานก็สําคัญเช่นกัน
ดังนั้น:
แรงเชื่อมต่อที่สมบูรณ์คือการตอบสนองของระบบ ไม่ใช่แค่แรงขั้ว×จํานวนขั้วเท่านั้น
ความแตกต่างนี้มีความสําคัญอย่างยิ่งเมื่อเปรียบเทียบขั้วต่อจากตระกูลเดียวกัน
ตัวเรือน 32 ช่องที่มีเทอร์มินัล 20 ช่อง ไม่เทียบเท่าทางกลไกกับตัวเรือนเดียวกันที่มีทั้ง 32 ช่อง
บันทึกทั้งสองอย่าง:
จํานวนโพรง: 32
ประชากรปลายชีวิต: 20
ตัวเลขเหล่านั้นอธิบายสิ่งที่แตกต่างกัน
กําหนดบทความทดสอบก่อนกําหนดเครื่อง
นี่คือจุดที่รายละเอียดที่ดูเหมือนเอกสารจะเริ่มส่งผลต่อผลลัพธ์
เพื่อให้การเปรียบเทียบมีความหมาย บทความทดสอบต้องถูกกําหนดให้ดีพอที่วิศวกรคนอื่นจะสามารถทําซ้ําได้
อย่างน้อยที่สุด นั่นหมายถึงการรู้ตัวเรือน จํานวนช่องว่าง จํานวนอุปกรณ์ปลายทางจริง การตั้งค่าซีล ส่วนประกอบรอง สภาพล็อก และการเตรียมสภาพล่วงหน้าที่จําเป็น
ตัวอย่างเช่น:
ตัวเรือน: 24 ทาง
จํานวนผู้ใช้ปลายทาง: 24/24
ซีลอินเทอร์เฟซ: ติดตั้ง
TPA / ลิ่ม: ติดตั้งCPA สภาพ (ถ้าเหมาะสม
): กําหนดโดยขั้นตอน
สภาพรอบ: บันทึก
ลองเปรียบเทียบกับรายงานที่บอกว่า:
"ขั้วต่อรถยนต์ 24 พิน — 68 N"
ผลลัพธ์ที่สองยากที่จะทําซ้ํา
สิ่งนี้ยังสําคัญเมื่อใช้ตัวเรือนเดียวกันในหลายรุ่นผลิต ชิ้นส่วนสองชิ้นอาจใช้เปลือกนอกเดียวกันแต่ไม่ใช่ระบบการยึดติดทางกลเดียวกัน
มาตรฐานควบคุมที่ใช้บังคับ แบบแปลนขั้วต่อ และขั้นตอน OEM/ลูกค้าควรกําหนดสภาพของตัวอย่างจริง
การ
ผสมพันธุ์ การปลดการผสมพันธุ์ การปลดล็อก และการเก็บรักษาเป็นการทดสอบที่แตกต่างกัน
การทดสอบขั้วต่อรถยนต์หลายแบบเกี่ยวข้องกับแรงตามหรือใกล้แกนที่เชื่อมต่อกัน มันยังคงเป็นเหตุการณ์กลไกที่แตกต่างกัน
คู่มือนี้เน้นเรื่องการผสมพันธุ์และการแยกตัวออกจากการผสมพันธุ์
ยังมีขอบเขตอีกข้อหนึ่งที่ควรชี้แจง:
แรงดึงของขั้วต่อรถยนต์ไม่ใช่แรงดึง
สายไฟการแยกตัวเรือนขั้วต่อสองชิ้นตามแกนที่เชื่อมต่อกันจะประเมินขอบเขตของขั้วต่อ การดึงสายไฟสัมพันธ์กับขั้ว การบีบ หรือตัวเรือนจะเปลี่ยนเส้นทางการรับน้ําหนักและตอบคําถามทางวิศวกรรมที่แตกต่างกัน
หน่วยนี้อาจยังคงเป็นนิวตันอยู่
การทดสอบไม่เหมือน
กันล็อกหรือปล่อย? มันเปลี่ยนการทดสอบ
ลองนึกภาพคู่ขั้วต่อเดียวกันติดตั้งในเครื่องทดสอบแรงเดียวกัน
ในการทดสอบครั้งแรก กลอนหลักจะถูกปล่อยก่อนแยก
ในขั้นตอนที่สอง ตัวล็อกจะยังคงทํางานอยู่ขณะที่เครื่องจักรใช้แรงแยกแกน
หัวไขว้อาจเคลื่อนที่ไปในทิศทางเดียวกัน แต่เหตุการณ์ทางกลจะต่างกัน
วิธีแรกสามารถแทนการดําเนินการแยกการจับคู่ที่กําหนดไว้
ในโหมดที่สอง ระบบล็อกจะต้านทานการแยกตัว ขึ้นอยู่กับขั้นตอน คุณอาจกําลังประเมินพฤติกรรมการยึดเกาะหรือการล็อก แทนที่จะเป็นแรงที่ทําให้ไม่ผูกพันตามปกติ
ฟีเจอร์ CPA และระบบล็อกรองก็สร้างปัญหาเดียวกัน
สภาพของมันไม่ควรปล่อยให้ใครก็ตามที่ติดตั้งตัวอย่างในวันนั้น
นิยามมันสิ บันทึกไว้
มีข้อหนึ่งที่ควรรักษาไว้:
อย่าถ่ายโอนขีดจํากัดแรงจากเหตุการณ์ทางกลหนึ่งไปยังอีกเหตุการณ์หนึ่งเพียงเพราะทั้งสองค่าถูกรายงานเป็นนิวตัน
ขั้วต่อแบบซีลเพิ่มระบบกลไกอีกระบบหนึ่ง
ขั้วต่อรถยนต์ที่ปิดสนิทไม่ได้เพิ่ม "แรงเสียดทานอีกนิด"
เท่านั้นระบบซีลสามารถกลายเป็นส่วนสําคัญของการตอบสนองการเดินทางด้วยแรง
เมื่อขั้วต่อเชื่อมต่อกัน การนําตัวเรือน การสัมผัสซีล การบีบอัดซีล การยึดปลาย และการล็อกสุดท้าย อาจเกิดขึ้นในตําแหน่งที่แตกต่างกัน—และบางครั้งทับซ้อนกัน—ในจังหวะ
นั่นทําให้การตีความกราฟมีประโยชน์ แต่ก็สร้างกับดักด้วย
มันน่าดึงดูดใจที่จะชี้ไปที่ฟีเจอร์บนเส้นทางแล้วพูดว่า:
"ยอดเขานั้นคือตราประทับ"
อาจจะใช่
แต่กราฟเพียงอย่างเดียวไม่สามารถพิสูจน์ได้
การติดตามการเดินทางด้วยแรงสามารถบอกได้ว่าเกิดเหตุการณ์ทางกลตรงไหนในการเดินทางผสมพันธุ์ การระบุสาเหตุทางกายภาพต้องใช้หลักฐานสนับสนุนจากรูปทรงของตัวเชื่อมต่อ การเปลี่ยนแปลงตัวอย่างที่ควบคุมได้ การสังเกต หรือวิธีการวินิจฉัยอื่น ๆ
ความแตกต่างนี้มีความสําคัญในการวิเคราะห์ความล้มเหลว
ใช้เส้นโค้งเพื่อค้นหาเหตุการณ์ อย่าใช้มันเพื่อแต่งเรื่องสาเหตุขึ้นมา
ความเร็วทดสอบเป็นส่วนหนึ่งของเงื่อนไขการทดสอบ
บางครั้งความเร็วถูกมองว่าเป็นการตั้งค่าของเครื่องจักรที่หายไปเมื่อเริ่มการทดสอบ
ควรยังคงเป็นส่วนหนึ่งของบริบทผลลัพธ์
หากห้องปฏิบัติการสองแห่งทดสอบชิ้นส่วนเดียวกันด้วยความเร็วที่แตกต่างกันอย่างมีนัยสําคัญ ความแตกต่างของแรงที่วัดได้ไม่ควรถูกอธิบายทันทีว่าเกิดจากความแตกต่างของผลิตภัณฑ์
คําถามแรกคือพวกเขาทําซ้ํากระบวนการเดียวกันหรือไม่
สิ่งนี้สําคัญมากเมื่อเปรียบเทียบ:
รายงานซัพพลายเออร์,
ผลการตรวจภายในห้องปฏิบัติการ,
การทดสอบคุณสมบัติ,
และการตรวจสอบสายการผลิต
กฎที่มีประโยชน์คือ:
ค่าแรงที่ไม่มีความเร็วทดสอบจะขาดบางส่วนของเงื่อนไขการทดสอบ
อย่าคัดลอกความเร็วจากตระกูลตัวเชื่อมต่ออื่นเพียงเพราะอุปกรณ์สามารถจําลองความเร็วนั้นได้ ใช้ความเร็วที่กําหนดโดยมาตรฐานควบคุมที่เกี่ยวข้องหรือขั้นตอน OEM/ลูกค้า
กราฟรู้บางอย่างที่ยอดเขาไม่รู้
แรงสูงสุดมีประโยชน์
นอกจากนี้ยังเป็นการบรรยายเหตุการณ์เชิงกลที่ถูกย่ออย่างเข้มข้น

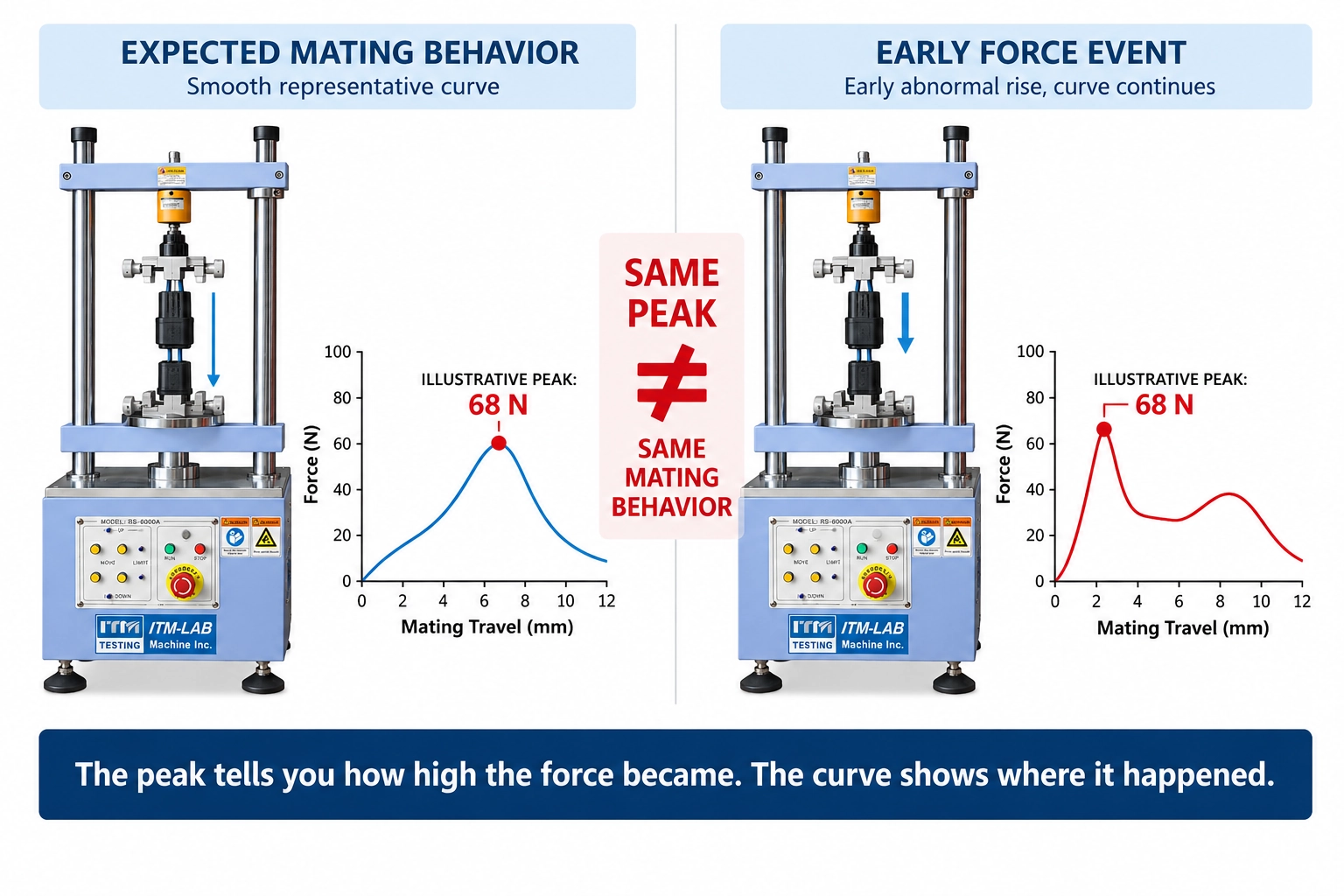

ลองพิจารณาตัวอย่างขั้วต่อสองตัว ทั้งสองแบบให้แรงผสมพันธุ์สูงสุดที่แสดงให้เห็นคือ 68 นิวตัน
เส้นโค้งแรกจะค่อย ๆ สูงขึ้นอย่างต่อเนื่อง ถึงจุดสูงสุดภายในบริเวณการจับคู่ที่คาดหวัง และดําเนินต่อไปยังจุดสิ้นสุดที่กําหนดไว้
ตัวที่สองจะถึง 68 N ตั้งแต่ระยะเริ่มต้นของการเดินทาง ลดลงและยังคงผสมพันธุ์ต่อไป
หากรายงานของคุณเก็บเฉพาะ:
แรงสูงสุด = 68 N
ตัวอย่างดูเหมือนกันเป๊ะ
ในเชิงกลไก พวกเขาไม่ใช่แบบนั้น
ค่า 68 N เป็นตัวอย่างที่ชัดเจน ไม่ใช่ขีดจํากัดการยอมรับขั้วต่อรถยนต์
การอ่านเส้นโค้งการผสมพันธุ์
แทนที่จะคิดว่าแกนนอนเป็นแค่มิลลิเมตร ให้ถือว่าเป็นเส้นเวลาของเหตุการณ์ผสมพันธุ์
A — แนวทาง: ส่วนของตัวเชื่อมต่อเคลื่อนที่ไปสู่การปฏิสัมพันธ์ทางกลที่มีความหมายครั้งแรก
B — การมีส่วนร่วมเบื้องต้น: ที่พักหรือระบบแนะนําเริ่มมีปฏิสัมพันธ์กัน การเลื่อนของตารางการแข่งขันสามารถส่งผลต่อผลลัพธ์ได้แล้ว
C — การจับคู่แบบก้าวหน้า: ส่วนของระบบขั้วต่อมากขึ้นมีส่วนช่วยในความต้านทานที่วัดได้ การปฏิสัมพันธ์ระหว่างเทอร์มินัล ซีล และตัวเรือนอาจทับซ้อนกัน
D — Main Force Region: เหตุการณ์ primary force เกิดขึ้น ทั้งขนาดและตําแหน่งการเคลื่อนที่ของมันมีประโยชน์
E — การจับคู่ขั้นสุดท้าย / บริเวณล็อก: ตัวเชื่อมต่อเข้าใกล้สภาพสุดท้ายที่กําหนดไว้
F — จุดสิ้นสุด: การทดสอบจะหยุดเมื่อการดําเนินการจับคู่ที่ระบุเสร็จสิ้น
อย่าขับต่อไปเพียงเพราะเครื่องทดสอบมีช่วงชักมากกว่า
ข้อผิดพลาดในการจัดแนวกลายเป็นแรงที่วัดได้
เครื่องจักรเคลื่อนที่เป็นเส้นตรง
ส่วนของตัวเชื่อมต่อไม่ตรงกันเล็กน้อย
เมื่อเริ่มจับคู่ รูปทรงของตัวเชื่อมต่อจะพยายามปรับตัวให้เข้ากับความไม่ตรงกัน ซึ่งอาจทําให้เกิดแรงด้านข้าง การสัมผัสตัวเรือนก่อนเวลาอันควร แรงเสียดทานเพิ่มเติม การโก่งตัวของตัวยึดหรือการยึดติด
โหลดเซลล์วัดแรงที่เกิดขึ้น
มันไม่สามารถแยก "แรงเชื่อมต่อจริง" ออกจาก "แรงที่เกิดจากการจัดแนวผิด" โดยอัตโนมัติ
นั่นนําไปสู่ประเด็นปฏิบัติที่สําคัญ:
อุปกรณ์จับที่ทําซ้ําได้อาจทําให้เกิดผลลัพธ์ที่ผิดพลาดซ้ําได้
เส้นโค้งห้าเส้นที่เกือบเหมือนกันแสดงให้เห็นถึงความสามารถในการทําซ้ํา
แต่ไม่สามารถพิสูจน์เรขาคณิตการจับคู่ที่ถูกต้องได้
การแข่งขันที่ดีมีหน้าที่สามอย่าง
โคมคอนเนตเตอร์ไม่จําเป็นต้องดูซับซ้อน มันต้องควบคุมสิ่งที่ถูกต้อง
การถือ: เก็บตัวอย่างให้ปลอดภัยโดยไม่ให้เคลื่อนไหวโดยไม่จําเป็น
จัดแนว: กําหนดแกนการจับคู่ที่ต้องการ
หลีกเลี่ยงการทดสอบ: อย่าทําให้ตัวเรือนเสียรูป ไม่ขวางการนําทางตามธรรมชาติ ไม่สัมผัสกับสิ่งที่เคลื่อนไหว หรือกลายเป็นตัวหยุดกลไกโดยไม่ตั้งใจ
โคมไฟยังขึ้นอยู่กับสถาปัตยกรรมของตัวเชื่อมต่อด้วย ขั้วต่อแบบอินไลน์ หัวต่อ และขั้วต่ออุปกรณ์ อาจต้องการรูปทรงการรองรับที่แตกต่างกันอย่างมาก
USCAR2-9 ปัจจุบันครอบคลุมอย่างชัดเจนถึงเทอร์มินัลที่ใช้ในระบบเชื่อมต่อแบบอินไลน์ หัวต่อ และอุปกรณ์เชื่อมต่อ SAE Mobilus
หมายเหตุเชิงปฏิบัติ: หากมีจุดสูงสุดของแรงที่ไม่คาดคิดปรากฏใกล้ช่วงเริ่มต้นของการเดินทาง ให้ตรวจสอบการจัดแนวและการสัมผัสตัวเรือนโดยไม่ตั้งใจก่อนเปลี่ยนช่วงโหลดเซลล์หรือสรุปว่าระบบขั้วต่อมีปัญหา
คุณสามารถทํานายแรงผสมพันธุ์จากการนับปลายได้ไหม?
ทางลัดที่น่าสนใจมีลักษณะดังนี้:
32 ขั้ว × แรงต่อขั้วต่อ 2 N = 64 N
มันเรียบร้อยดี
และยังไม่สมบูรณ์
การคํานวณนี้ไม่คํานึงถึงเวลาการปะทะ ซีล การนําทางตัวเรือน ความคลาดเคลื่อน การจัดแนว และฟีเจอร์ล็อก การมีส่วนร่วมทางกลแต่ละตัวอาจสูงสุดที่ตําแหน่งการเคลื่อนที่ที่แตกต่างกัน
จํานวนเทอร์มินัลยังคงเป็นข้อมูลที่มีประโยชน์
ประชากรปลายทางจริง ๆ ก็เช่นกัน
ทั้งสองแบบนี้ไม่ใช่แบบจําลองแรงที่สมบูรณ์
ค่าที่อ่านได้สูงไม่ได้หมายความว่าตัวเชื่อมต่อเสียเสมอ
ไปตัวอย่างการแก้ไขปัญหาเชิงประกอบ
ขั้วต่อแบบซีล 32 ทางจะสร้างรอยต่อแรงต่อที่ดูสูงกว่าที่คาดไว้
ปฏิกิริยาแรกอาจเป็น:
"ขั้วต่อแน่นเกินไป"
ข้อสรุปนั้นยังเร็วเกินไป
อันดับแรก ยืนยันตัวอย่าง
ประชากรปลายทางเหมือนกับตัวอย่างอ้างอิงหรือไม่? ซีลอินเทอร์เฟซติดตั้งเรียบร้อยหรือยัง? มีส่วนประกอบรองที่ระบุไว้หรือไม่? ตัวอย่างนั้นผ่านรอบการปรับสภาพหรือการผสมพันธุ์แบบเดียวกันหรือไม่?
แล้วดูกราฟ
สมมติว่าเหตุการณ์แรงที่ไม่คาดคิดเกิดขึ้นใกล้ช่วงเริ่มต้นของการเดินทาง แทนที่จะเกิดขึ้นในบริเวณการผสมพันธุ์หลักตามปกติ
นั่นทําให้คุณมีที่ไปสืบสวน
การตรวจสอบอุปกรณ์จะพบมุมมุมเล็กน้อยระหว่างสองส่วนของตัวเชื่อมต่อ หลังจากปรับแนวและทดสอบซ้ํา ลักษณะผิดปกติในระยะแรกจะหายไปและรอยการจับคู่จะเรียบเนียนขึ้น
นั่นไม่ได้หมายความว่าตัวเชื่อมต่อจะผ่าน
โดยอัตโนมัติแรงที่เกิดขึ้นยังต้องประเมินตามข้อกําหนดที่ใช้บังคับ
สิ่งที่ดีขึ้นคือคุณภาพของการวัด
การทดสอบตอนนี้ใกล้เคียงกับเหตุการณ์ทางกลที่ตั้งใจไว้มากขึ้น
เมื่อแก้ไขปัญหา คําถามนี้มักจะมีประโยชน์มากกว่า:
ในการเดินทาง พลังเปลี่ยนแปลงไปตรงไหน?
มากกว่า:
มันสูงเกินไปกี่นิวตัน?
ขีดจํากัดแรงของขั้วต่อ 75 N นั้นใช้จริงที่ไหน?
ค้นค่าขีดจํากัดแรงของขั้วต่อรถยนต์จะปรากฏ บ่อย ๆ ที่ 75 N
อย่าใส่ตัวเลขนั้นในภาพวาดเพียงเพราะมันปรากฏในผลการค้นหา
แรงผสม แรงไม่ผูก แรงปลดล็อก และการยึด เป็นข้อกําหนดทางกลที่แตกต่างกัน เกณฑ์การยอมรับของพวกเขาอาจขึ้นอยู่กับมาตรฐานที่ใช้ การแก้ไข การออกแบบขั้วต่อ และข้อกําหนดของ OEM/ลูกค้า
ดังนั้น USCAR2-9 ปัจจุบันควรถูกใช้เป็นข้อกําหนดควบคุม แทนที่จะลดเหลือขีดจํากัดแรงของตัวเชื่อมต่อรถยนต์แบบไม่มีบริบท SAE ระบุว่า USCAR2-9 เป็นรุ่นปรับปรุงปัจจุบัน โดยมีวันที่แก้ไขในเดือนธันวาคม 2024 SAE Mobilus
ลําดับที่ดีกว่าคือ:
เหตุการณ์เชิงกลไหน?
↓
ควรตั้งค่าขั้วต่อแบบไหน?
↓
มาตรฐานและการแก้ไขแบบไหน?
↓
OEMหรือความต้องการของลูกค้าใด?
↓
เกณฑ์การยอมรับแบบใดที่ใช้ได้?
ตัวเลขหนึ่งอาจถูกต้องสําหรับการทดสอบหนึ่ง แต่ไม่เหมาะสมสําหรับการทดสอบอื่น
มาตรฐานใดที่สําคัญ?
สําหรับการใช้งานนี้ ควรแยกชั้นอ้างอิงหรือชั้นข้อกําหนดสี่
ชั้นปัจจุบัน SAE ระบุ USCAR2-9 เป็นการปรับปรุงล่าสุด ลงวันที่ 6 ธันวาคม 2024 ขอบเขตที่เผยแพร่ครอบคลุมระบบเชื่อมต่อถนน-ยานพาหนะแบบโคแอกเชียลแรงดันต่ํา 0–60 VDC ที่ใช้ได้ SAE Mobilus
อย่างเป็นทางการปัจจุบัน ISO ระบุว่า ISO 8092-2:2023, ฉบับที่ 5 ซึ่งเผยแพร่ในเดือนกันยายน 2023 ครอบคลุมคําศัพท์และวิธีการทดสอบประสิทธิภาพทั่วไปสําหรับขั้วต่อแรงดันไฟฟ้าคลาส A ที่ใช้ในสายไฟถนน-ยานพาหนะ ภายใต้ขอบเขตที่กําหนดโดย ISO ISO
ฐานข้อมูล U.S. DLA ASSIST ระบุว่า EIA/ECA-364-13 เป็นกําลังใช้งาน และระบุว่าเป็นขั้นตอนทดสอบแรงต่อและแยกสําหรับขั้วต่อและเต้ารับไฟฟ้า ASSIST-Quick ค้น
สําหรับงานคุณสมบัติ ให้ใช้มาตรฐานที่ควบคุมและเอกสารลูกค้าที่เกี่ยวข้อง แทนที่จะพึ่งพาบทความสรุป—รวมถึงบทความนี้—สําหรับเกณฑ์การยอมรับ
ทําไมห้องแล็บสองแห่งถึงให้ผลลัพธ์ต่างกัน?
เมื่อห้องปฏิบัติการสองแห่งไม่เห็นด้วยกัน อย่าเริ่มต้นด้วยการเปรียบเทียบแค่ค่าจุดสูงสุดสุดท้ายเท่านั้น
ก่อนอื่นเปรียบเทียบเงื่อนไขการทดสอบ
ที่อยู่อาศัย ประชากรปลายทาง ซีล และส่วนประกอบรองเหมือนกันหรือไม่? ตัวอย่างเหล่านี้เคยผ่านกระบวนการปรับสภาพหรือการผสมพันธุ์แบบเดียวกันหรือไม่? ความเร็วเท่ากันไหม? ล็อกประตูหรือ CPA อยู่ในรัฐเดียวกันหรือเปล่า? แกนจับคู่ตรงกันหรือไม่? ทั้งสองโคมไฟรองรับตัวเรือนเหมือนกันไหม? ทั้งสองการทดสอบหยุดที่จุดสิ้นสุดเดียวกันหรือเปล่า?
จากนั้นดูที่การประมวลผลข้อมูล
ทั้งสองระบบกําหนดค่าสูงสุดที่รายงานในช่วงจังหวะเดียวกันหรือไม่?
เฉพาะหลังจากที่ตัวแปรเหล่านั้นถูกควบคุมแล้ว การเปรียบเทียบระหว่างเครื่องจักรจึงจะมีประโยชน์อย่างยิ่ง
ใบรับรองการสอบเทียบตอบคําถามสําคัญ:
ระบบวัดนี้สามารถวัดแรงได้ถูกต้องหรือไม่?
มันไม่ได้ตอบว่า:
ทั้งสองห้องปฏิบัติการทําการทดสอบทางกลที่เทียบเท่ากันหรือไม่?
คุณต้องมีทั้งสองอย่าง
รายงานการทดสอบควรเก็บรักษาอะไรบ้าง?
สําหรับการคัดกรองการผลิตตามปกติ ค่าสูงสุดและผลผ่าน/ไม่ผ่านอาจเพียงพอ
สําหรับการพัฒนา การเปรียบเทียบซัพพลายเออร์ หรือการวิเคราะห์ความล้มเหลว ควรเก็บข้อมูลให้เพียงพอเพื่อทําซ้ําการทดสอบ
บันทึกที่มีประโยชน์ประกอบด้วย:
หมายเลขชิ้นส่วนขั้วต่อ | จํานวนช่องว่าง | จํานวนปลายทาง | สภาพซีล | การต่อ/แยกการเชื่อมต่อ | สถานะล็อก/CPA | มาตรฐาน + การแก้ไข | ความเร็วทดสอบ | จุดเชื่อมต่อ | การกําหนดค่าของฟิกซ์เจอร์ | สถานะรอบ/การปรับสภาพ | แรงสูงสุด | กราฟแรง-การเดินทาง
หลักการสําคัญกว่าแบบแผนที่แน่นอน:
ผลลัพธ์ของแรงที่ไม่มีสภาพการทดสอบทางกลจะยากต่อการเปรียบเทียบในภายหลัง
สิ่งที่ระบบทดสอบต้องควบคุมจริง
ๆอย่าเริ่มเลือกอุปกรณ์ด้วย:
"เครื่องหนักกี่กิโลกรัม?"
เริ่มจากตัวเชื่อมต่อ
ช่วงการวัดควรเหมาะสมกับแรงงานที่คาดหวัง ระบบการเคลื่อนไหวต้องจําลองทิศทางการจับคู่และความเร็วที่ต้องการ พื้นที่ทดสอบที่มีอยู่ต้องรองรับอุปกรณ์ยึด ส่วนของตัวเชื่อมต่อ ระยะห่างในการโหลด และระยะการต่อกันอย่างสมบูรณ์
และอุปกรณ์ยึดต้องยึดตัวอย่างไว้โดยไม่กลายเป็นส่วนหนึ่งของผลลัพธ์
การซิงโครไนซ์การเดินทางด้วยแรงก็สําคัญเช่นกัน แรงสูงสุดสามารถสนับสนุนการตัดสินใจผ่าน/ไม่ผ่าน; แรงและการเคลื่อนที่ที่ซิงโครไนซ์ให้ข้อมูลมากกว่าเมื่อเป้าหมายคือการเข้าใจว่าเหตุการณ์เกิดขึ้นที่ไหน
สําหรับแอปพลิเคชัน ITM-LAB ข้อกําหนดเหล่านี้สามารถตั้งค่าได้รอบ ๆ < href="https://www.itm-lab.com/product/servo-control-automatic-tester-rs-6600a.html" target="_blank" rel="noopener"> RS-6600A Automatic Insertion and Extraction Force Tester พร้อม การกําหนดค่าแรง 5–100 กก.ฟ., ระยะยุบ 150 มม., ความเร็วสูงสุด 600 มม./นาที, ความแม่นยําระดับคลาส 0.5, ควบคุมเซอร์โวของพานาโซนิค และการรับแรง-การเคลื่อนที่แบบซิงโครไนซ์
อย่างไรก็ตาม ตัวเลขความจุเพียงอย่างเดียวไม่ได้กําหนดว่าระบบเหมาะสมสําหรับตัวเชื่อมต่อหรือไม่
แรงงาน ซองทดสอบที่ใช้งานได้ ความเร็ว รูปทรงของตัวยึด และการจัดแนว ต้องมาก่อน

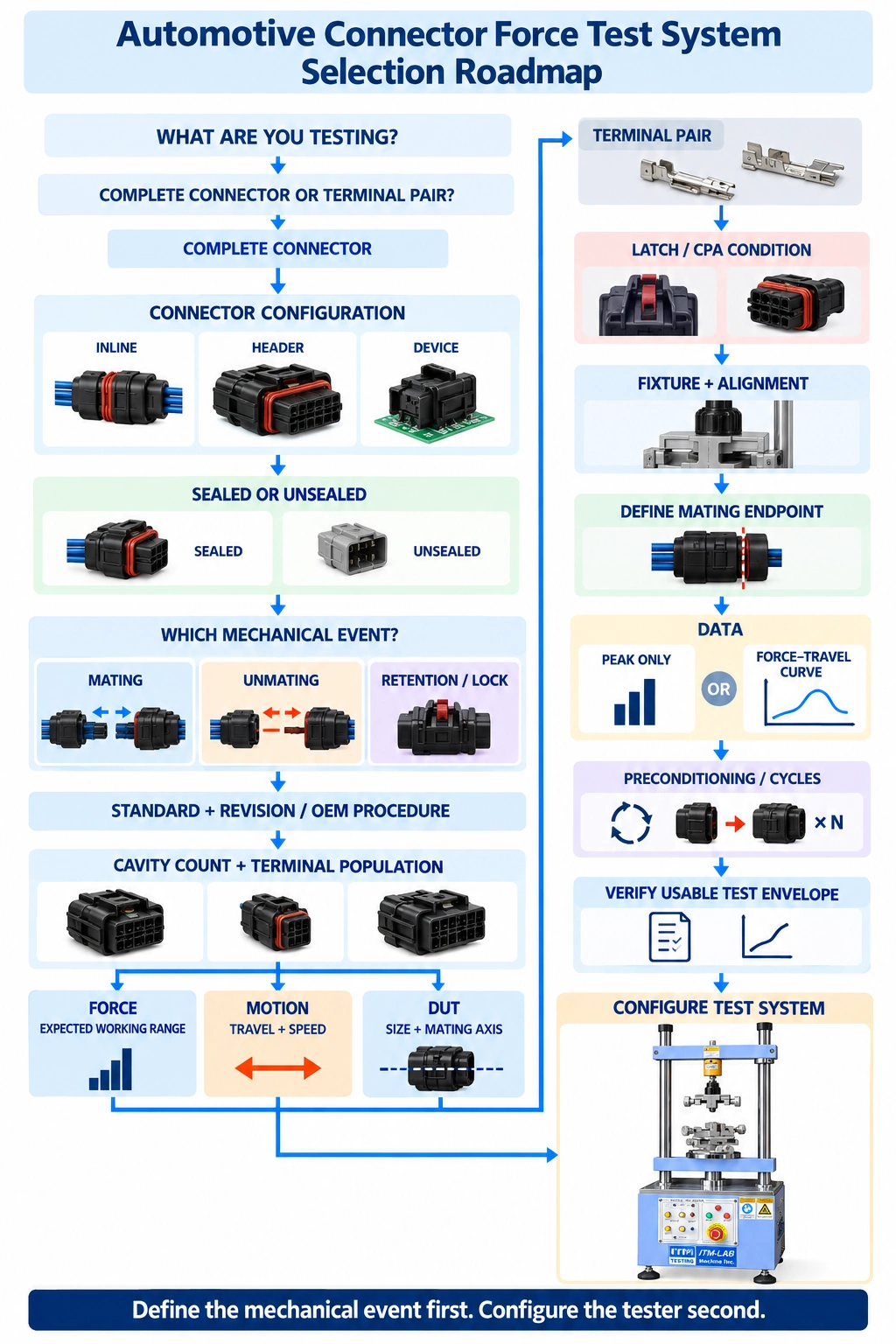

แผนงานการเลือกระบบทดสอบแรงของขั้วต่อรถยนต์
สิ่งที่เราต้องทําเพื่อกําหนดค่าการทดสอบ
การตรวจสอบทางเทคนิคครั้งแรกไม่จําเป็นต้องมี RFQ ที่ยาว
ส่งแบบแปลนหรือคู่การเชื่อมต่อมาให้เรา พร้อมจํานวนช่องว่างและจํานวนขั้ว การตั้งค่าแบบซีล/ไม่ซีล การวัดการจับคู่หรือแยกการเชื่อมต่อที่จําเป็น ช่วงแรงที่คาดว่าจะมี ระยะเคลื่อนที่ ความเร็ว สภาพล็อก/CPA มาตรฐานที่ใช้บังคับและการแก้ไข และต้องการเฉพาะแรงสูงสุดหรือกราฟแรงเคลื่อนที่ทั้งหมด
นั่นมักจะเพียงพอที่จะเริ่มทบทวนวิธีการติดตั้งซองทดสอบและอุปกรณ์ยึด
คําถามที่พบบ่อย
แรงต่อตัวเชื่อมต่อของตัวเชื่อมต่อรถยนต์คืออะไร?
แรงต่อตัวเชื่อมต่อในยานยนต์คือแรงที่วัดได้ขณะที่ตัวเชื่อมต่อที่กําหนดไว้ถูกนํามารวมกันภายใต้สภาวะทางกลที่กําหนด สําหรับขั้วต่อที่สมบูรณ์ ผลลัพธ์อาจรวมถึงการยึดติดของเทอร์มินัล ซีล การนําทางตัวเรือน และฟีเจอร์ล็อกภายในกระบวนการเชื่อมต่อที่กําหนดไว้
แรงผสมพันธุ์และแรงที่แยกจาก
คู่คืออะไร?แรงเชื่อมจะถูกวัดขณะที่ตัวเชื่อมต่อเคลื่อนที่ไปด้วยกัน แรงที่ไม่เชื่อมต่อจะถูกวัดในช่วงที่แยกกันตามที่กําหนด ต้องระบุเงื่อนไขการล็อกและปลด เพราะการดึงขั้วต่อที่ล็อกออกอาจเป็นการทดสอบทางกลที่แตกต่างกัน
แรงเชื่อมต่อสูงสุดของขั้วต่อรถยนต์คือ 75 N หรือไม่?
อย่าถือว่า 75 N เป็นขีดจํากัดแรงผสมพันธุ์สากล กําหนดเหตุการณ์ทางกล มาตรฐานและการแก้ไขที่เกี่ยวข้อง การกําหนดค่าตัวเชื่อมต่อ และข้อกําหนดของ OEM/ลูกค้า ก่อนใช้เกณฑ์การยอมรับ
จํานวนขั้วต่อเป็นตัวกําหนดแรงต่อตัวเชื่อมต่อของตัวเชื่อมต่อรถยนต์หรือไม่?
ไม่ จํานวนขั้วต่อมีผลต่อผลลัพธ์ แต่ซีล รูปทรงตัวเรือน เวลาการจับ ความคลาดเคลื่อน การจัดแนว และคุณสมบัติการล็อกก็สามารถส่งผลต่อการตอบสนองของขั้วต่อโดยรวมได้เช่นกัน
ทําไมแรงเชื่อมต่อของขั้วต่อของฉันถึงสูงกว่าที่คาดไว้?
ตรวจสอบการกําหนดค่าของตัวอย่าง สภาพซีล ประวัติการปรับสภาพ ความเร็วทดสอบ การจัดแนวของตัวยึด สถานะการล็อก และจุดเชื่อมต่อก่อนจะสรุปว่าตัวเชื่อมต่อมีปัญหา ตําแหน่งของเหตุการณ์ผิดปกติบนกราฟการเคลื่อนที่ของแรงสามารถช่วยจํากัดการสืบสวนได้
ผมควรบันทึกแรงสูงสุดหรือกราฟการเคลื่อนที่ของแรงทั้งหมด?
แรงสูงสุดอาจเพียงพอสําหรับการตัดสินใจในการผลิตบางอย่าง กราฟแรง-การเดินทางแบบซิงโครไนซ์มีประโยชน์มากกว่าสําหรับการวิเคราะห์ทางวิศวกรรม เพราะแสดงให้เห็นว่าเกิดเหตุการณ์ทางกลที่ใดระหว่างจังหวะการจับคู่
ข้อ
สรุปสุดท้าย
เมื่อขั้วต่อรถยนต์ก่อให้เกิดแรงที่ไม่คาดคิด คําถามแรกไม่ควรเป็น:
ตัวเลขนี้สูงเกินไปไหม?
ถาม:
เราวัดอะไรกันแน่?
ขั้วต่ออยู่ในการตั้งค่าที่ถูกต้องหรือเปล่า? ซีลและชิ้นส่วนรองที่จําเป็นติดตั้งไว้หรือยัง? สถานะล็อกถูกกําหนดไว้หรือเปล่า? สองครึ่งนั้นเคลื่อนที่ไปตามแกนผสมพันธุ์ที่ตั้งใจไว้หรือไม่? ใช้ความเร็วที่ถูกต้องหรือไม่? การทดสอบหยุดที่จุดสิ้นสุดที่ตั้งใจไว้หรือเปล่า?
เมื่อควบคุมเงื่อนไขเหล่านั้นได้ แรงสูงสุดจะมีความหมายมากขึ้น
และเมื่อสองตัวอย่างถึงจุดสูงสุดเดียวกัน ให้ดูกราฟ
ตัวเลขบอกคุณว่าแรงกระบอกสูงแค่ไหน ประวัติการเดินทางด้วยพลังบอกคุณว่ามันเกิดขึ้นเมื่อไหร่
นั่นมักเป็นจุดเริ่มต้นของการศึกษาวิศวกรรมที่เป็นประโยชน์
