ชื่อผลิตภัณฑ์

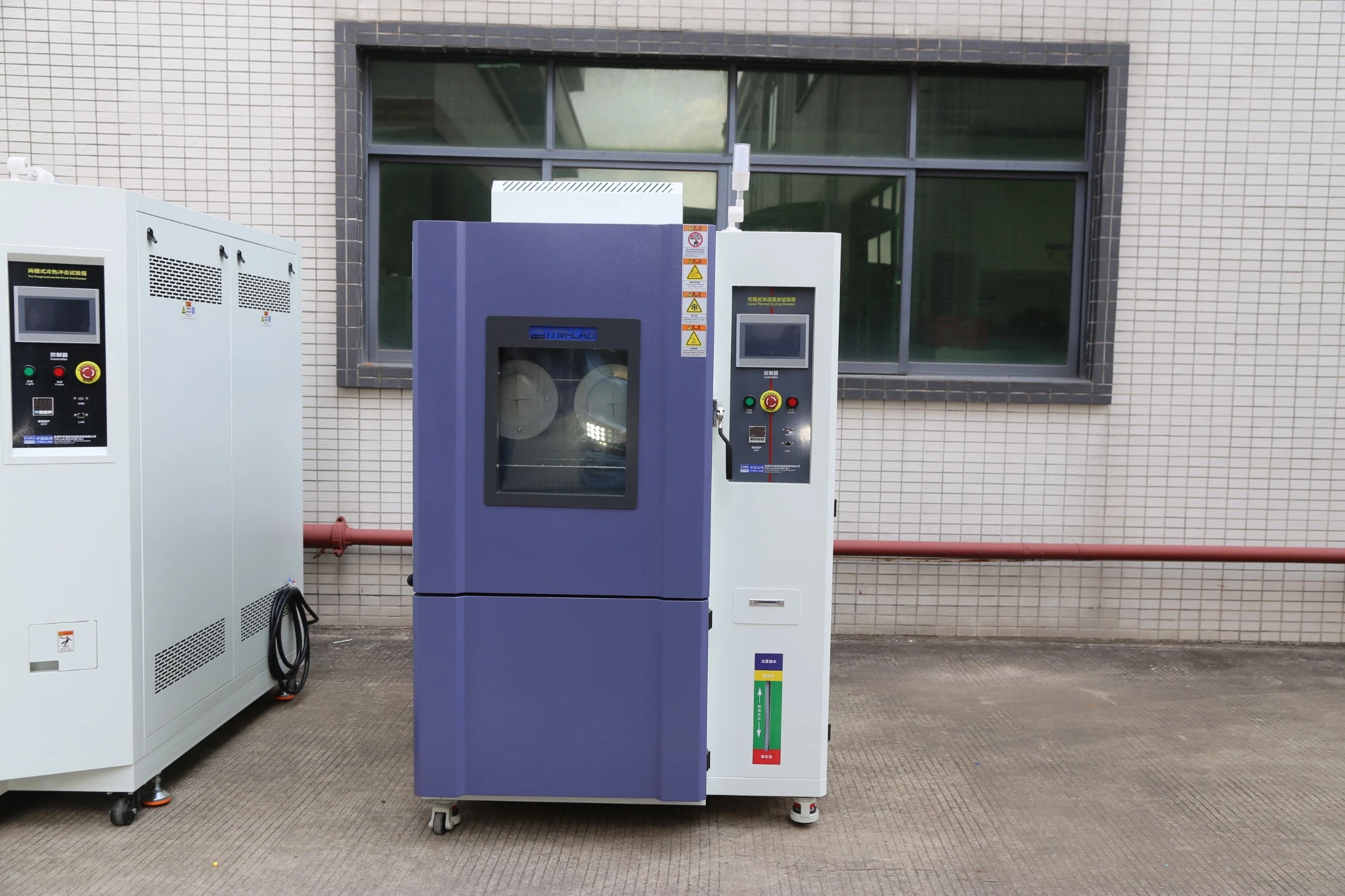

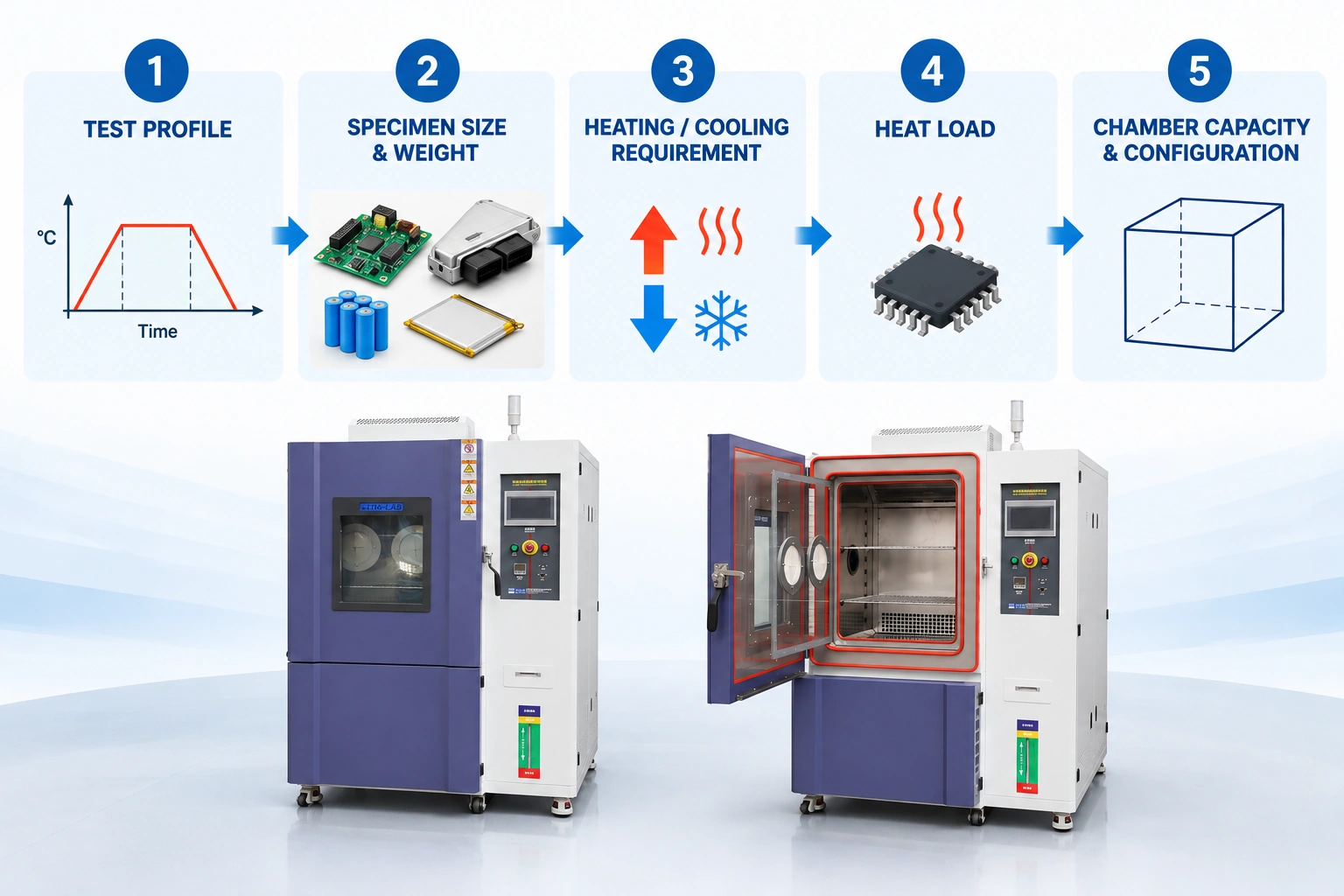

ห้องทดสอบอุณหภูมิอย่างรวดเร็ว - การระบายความร้อนด้วยน้ํา

แบบ

KTB-225L (ไม่มีโหลด 12 °C / นาที)

ปริมาณที่มีประสิทธิภาพ

225 ลิตร

ขนาดห้องด้านใน

กว้าง 500 มม. * สูง 750 มม. * ลึก 600 มม

ขนาดห้องภายนอก

กว้าง1000 มม. * สูง 1650 มม. * ลึก1200 มม. (ขึ้นอยู่กับขนาดจริง)

การแสดง

ช่วงอุณหภูมิ

-55 °C ถึง + 125 °C

ช่วงอุณหภูมิ RAMP

-55 °C ถึง +125 °C

ความผันผวนของอุณหภูมิ

± 0.5 องศาเซลเซียส

ความเบี่ยงเบนของอุณหภูมิ

≤± 1.5 องศาเซลเซียส

ความสม่ําเสมอของอุณหภูมิ

≤ 2.0 °C (ช่วง -55~+125 °C);

อุณหภูมิ RAMP

อัตราการเปลี่ยนแปลง

เชิงเส้นปรับได้ ภายใน 1 2 °C / นาที (ไม่มีโหลด)

ความร้อนอุณหภูมิ

และโอเวอร์ ชูตเย็น

≤5 องศาเซลเซียส

โหลดสูงสุด

แต่ละชั้นมีน้ําหนัก 20 กก. รวม 2 ชั้น

ภาระ

ไม่มีใคร

เสียง

≤ 75dB (ระดับเสียง)

พบกับการทดสอบ
มาตรฐาน

IEC60068-2-14:2009) การทดสอบด้านสิ่งแวดล้อมส่วนที่ 2 : การทดสอบ N การเปลี่ยนแปลงของอุณหภูมิ

(IEC60068-2-1:2007) วิธีทดสอบอุณหภูมิต่ํา

(IEC60068-2-2:2007) วิธีทดสอบอุณหภูมิสูง

โครงสร้างและวัสดุ

ห้องด้านนอก

แผ่นเหล็กสีชุบสังกะสีเคลือบสเปรย์สองด้าน

ห้องด้านใน

แผ่นสแตนเลส SUS304 #

ชั้นฉนวน

โฟมโพลียูรีเทนแข็ง + ผ้าฝ้ายใยแก้วที่เป็นมิตรกับสิ่งแวดล้อมเป็นพิเศษ

ประตู

ประเภทประตูเดียว

หน้าต่างสังเกตการณ์

ประตูเดียวมีหน้าต่างสังเกตการณ์กระจกสูญญากาศขนาดใหญ่ 3 ชั้น (30 * 40 ซม.) ที่สร้างความร้อนและกันเหงื่อ วงกบประตูมีเครื่องทําความร้อนไฟฟ้า (ปรับอัตโนมัติ) อุปกรณ์ป้องกันน้ําค้างแข็งและป้องกันการควบแน่นเพื่อให้คุณสามารถสังเกตสถานะการทดสอบของตัวอย่างทดสอบในกล่องได้อย่างชัดเจนผ่านหน้าต่างสังเกตได้ตลอดเวลา

ตรา

แถบปิดผนึกซิลิโคนนําเข้าดั้งเดิม

พอร์ตสมดุลแรงดัน

ประเภทการระบายน้ํา 1/2 นิ้ว

ตะเกียง

หน้าต่างสังเกตการณ์มีชุดหลอดประหยัดพลังงาน 9W

ระบบวัดอุณหภูมิการจ่ายอากาศ

การจ่ายอากาศ

ช่องระบายอากาศด้านบนมีความสม่ําเสมอสูงและการไหลกลับของอากาศด้านล่าง

มอเตอร์หมุนเวียน

2 มอเตอร์ TECO 1HP ของไต้หวัน

วงล้อลม

พัดลมหมุนเวียนแบบแรงเหวี่ยงหลายใบ, ใบอลูมิเนียมอัลลอยด์ทนอุณหภูมิสูงและต่ํา

เซน เซอร์

เซ็นเซอร์อุณหภูมิความต้านทานแพลตตินั่ม PT100 ของอเมริกา

ระบบทําความเย็น Chamber r

คอมเพรสเซอร์

คอมเพรสเซอร์เยอรมันกึ่งสุญญากาศ 2 เครื่อง

สารทําความเย็น

สารทําความเย็นที่เป็นมิตรกับสิ่งแวดล้อมที่ไม่ฟลูออรีน

(ดูปองท์ สหรัฐอเมริกา) HFC R404A/R23

เครื่องควบแน่น

คอนเดนเซอร์น้ําเปลือกและท่อ

เครื่องระเหย

เครื่องระเหยครีบหลายขั้นตอนประสิทธิภาพสูงพร้อมเมมเบรนที่ชอบน้ํา (ชนิดครีบหนา)

เครื่องแยกน้ํามัน

เอเมอร์สัน

วาล์วขยายตัว

Danfoss วาล์วขยายตัวเทอร์โมสแตติก

โซลินอยด์วาล์ว

เดนมาร์ก

กระจกมองข้าง

เดนมาร์ก

อุปกรณ์เสริมอื่น ๆ

ทั้งหมดเป็นผลิตภัณฑ์คุณภาพสูงแบรนด์ต่างประเทศ

คุณสมบัติของระบบ

1. ใช้โหมดควบคุมอุณหภูมิและความชื้นที่สมดุล (BTHC) สลับ การไหลของระบบทําความเย็นโดยอัตโนมัติตามสภาพการทํางานที่แตกต่างกันตัดระบบซ้ําซ้อนในส่วนคงที่เพื่อให้เกิดการทํางานที่ประหยัดพลังงานและการควบคุมความเย็น
2. การรวมกันของเครื่องระเหยหลายขั้นตอนสามารถรับประสิทธิภาพการแลกเปลี่ยนความเย็นที่สม่ําเสมอและมีประสิทธิภาพมากขึ้นและผลผลิตการระบายความร้อน
3. การควบคุมการไหลจะถูกปรับโดยอัตโนมัติโดยวาล์วขยายความร้อนที่ตรงกัน

เครื่องทําความเย็นแบบระบายความร้อนด้วยอากาศ: JLSF-10HP

ช่วงการควบคุมอุณหภูมิ

5 องศาเซลเซียส - 35 องศาเซลเซียส

ความสามารถในการทําความเย็นที่กําหนด

27500 กิโลแคลอรี/ชม., 31 กิโลวัตต์

กําลังไฟฟ้าเข้าทั้งหมด

8.83 กิโลวัตต์

ไฟ

3-PH, 380V, 50เฮิร์ตซ์

ตัวควบคุม

คีย์และจอ LCD, ควบคุมอัตโนมัติ

ขนาดและน้ําหนัก

1450*720*1520มม. 280กก

สารทําความเย็น (R22)

โหมดC ontrol: ท่อเส้นเลือดฝอย

คอมเพรสเซอร์*2

10 แรงม้า - ประเภทเลื่อนแบบปิดสนิท 3.75 * 2 กิโลวัตต์

เครื่องระเหย

ถังเก็บน้ําขดลวดทองแดง

ความจุ 140 ลิตร

5.2 ม.³/ชม. ไหล

Cออนเดนเซอร์

ท่อทองแดงเกลียวภายในปลอกอลูมิเนียมฟอยล์ที่ชอบน้ํา 9.52 มม

พัดลมระบายความร้อน (2 ชุด)

เส้นผ่านศูนย์กลาง: 450 มม

อํานาจ: 0.29 * 2 กิโลวัตต์

ปริมาณอากาศ: 11160 m³ / h

ปั๊มน้ํา

น้ําหนัก: 0.75 กิโลวัตต์

ลิฟท์น้ํา: 22 เมตร

การไหล: 12 ม.³ / ชม

ท่อทองแดง

ท่อทองแดง ประสิทธิภาพสูง 1.2 มม

โหมดทําความเย็นของสารทําความเย็น

ระบายความร้อนด้วยอากาศ

แหล่งเย็น : อากาศ

ท่อส่งน้ําเย็น

304 ลวดด้านนอกสแตนเลส

DN25 สคัปเปอร์

DN40 เต้าเสียบน้ําเย็น

DN15 เต้าเสียบน้ําประปา

DN40 ช่องเติมน้ําเย็น

DN25 ล้น

ระบบทําความร้อน

เครื่องทำความร้อน

ลวดเปลือยโลหะผสมนิกเกิลโครเมียมเครื่องทําความร้อนไฟฟ้า

วิธีการควบคุม

การควบคุมสวิตช์แบบไร้สัมผัสที่มีความแม่นยําสูงผ่านรีเลย์โซลิดสเตต SSR

วงจรควบคุมและควบคุม — หน้าจอสัมผัสแบบต้านทานความแม่นยําสูง Visonicom TH series

วิธีการควบคุม

หน้าจอสัมผัสแบบต้านทานความแม่นยําสูง

แสดง

จอแสดงผล LCD สีจริง TFT ขนาด 7 นิ้ว (ความละเอียด 800*480 )

อินพุต

อินพุต 2 กลุ่มรองรับกระเปาะเปียกแห้ง PT100 และเครื่องส่งสัญญาณความชื้นเทอร์โมคัปเปิล T, K, เป็นต้น

ความถูกต้อง

0.1 การสุ่มตัวอย่างที่มีความแม่นยําสูง

ความจุของระบบ

100 กลุ่มโปรแกรม * 1,000 ส่วน (สามารถหมุนเวียนได้ 999 ครั้งต่อรายการ) จํานวนส่วนที่จําเป็นสําหรับแต่ละกลุ่มของโปรแกรมสามารถแบ่งได้ตามอําเภอใจและแต่ละกลุ่มของโปรแกรมสามารถเชื่อมโยงกันได้อย่างอิสระ (สูงสุด 20 ขั้นตอน)

โหมดการทํางาน

ค่าคงที่ (ความชัน) / โหมดการทํางานของโปรแกรม

วิธีการส่งออก

PID + LCR เอาต์พุตซิงโครนัสแบบสองทิศทางไปข้างหน้าและย้อนกลับอัตโนมัติ

คุณสมบัติซอฟต์แวร์

1. เส้นโค้งอุณหภูมิ
บันทึกแบบไร้กระดาษ : โปรแกรมบันทึกในตัวหน่วยความจําภายในของคอนโทรลเลอร์สามารถจัดเก็บการทํางานได้ตลอด 24 ชั่วโมงเป็นเวลา 300 วัน สามารถสร้างไฟล์เส้นโค้งอุณหภูมิและความชื้นได้อย่างง่ายดายและโดยอัตโนมัติ และบันทึกเป็นตาราง XLS ;

2. อินเทอร์เฟซที่สมบูรณ์แบบ
พอร์ต USB ภายนอก : สามารถเชื่อมต่อโดยตรงกับคอมพิวเตอร์และเครื่องพิมพ์เพื่อให้เกิดการพิมพ์ข้อมูลในเครื่องออนไลน์ และสามารถใช้พอร์ต USB เพื่อส่งออกเส้นโค้งในอดีตและข้อมูลอื่นๆ ได้อย่างง่ายดายโดยใช้แฟลชไดรฟ์ USB อินเทอร์เฟซเครือข่ายมาตรฐาน LAN ภายนอก: ไม่จําเป็นต้องกําหนดค่าเซิร์ฟเวอร์พิเศษสามารถเชื่อมต่อกับเครือข่ายท้องถิ่นของคอมพิวเตอร์ของ บริษัท ได้อย่างง่ายดายและสามารถเชื่อมต่อและตรวจสอบอุปกรณ์ได้ถึง 16 เครื่องซึ่งสะดวกและรวดเร็ว

3. การตรวจสอบแบบเรียลไทม์สามารถบรรลุ:

ตรวจสอบสถานะการทํางานของคอนโทรลเลอร์ 1 ถึง 16 ตัวพร้อมกันเช่นข้อมูลแบบเรียลไทม์ของคอนโทรลเลอร์สถานะจุดสัญญาณสถานะเอาต์พุตจริง รองรับการวินิจฉัยข้อผิดพลาดจากระยะไกล (เครือข่ายภายนอก) ช่างเทคนิคสามารถเปิดเบราว์เซอร์ IE ผ่านเครือข่าย ป้อนที่อยู่ IP ของคอนโทรลเลอร์ จากนั้นเข้าสู่อินเทอร์เฟซการเข้าสู่ระบบเพื่อเลือกการทํางานหรือการตรวจสอบเพื่อการวินิจฉัย

4. การควบคุมเวลา

อินเทอร์เฟซการควบคุมเอาต์พุตเวลา 2 ชุดพร้อมโหมดควบคุมเวลา 10 โหมดสามารถให้เอาต์พุตสัญญาณสวิตช์ตามข้อกําหนดการตั้งค่าโปรแกรม โปรดทราบว่าเป็นเพียงสัญญาณควบคุม และแหล่งจ่ายไฟทดสอบในกล่องจะต้องเชื่อมต่อแยกต่างหากและมีระบบจ่ายไฟเฉพาะ

5. การแสดงความผิดพลาด

เอาต์พุตสัญญาณเตือนข้อผิดพลาด 16 กลุ่ม คําแนะนําจากสาเหตุของข้อผิดพลาด และวิธีการแก้ไขปัญหาในภาษาจีนและภาษาอังกฤษ

6. เริ่มนัดหมาย

เงื่อนไขการทดสอบทั้งหมดสามารถตั้งค่าให้สตาร์ทเครื่องได้ตามเวลาที่กําหนด

7. เชื่อมต่อกับระบบควบคุม

มาพร้อมกับซอฟต์แวร์ควบคุมคอมพิวเตอร์และอุปกรณ์เสริมที่เกี่ยวข้อง

ส่วนประกอบหลักของ วงจรควบคุม

ส่วนประกอบหลักของวงจรควบคุมเป็นแบรนด์คุณภาพสูงทั้งหมด (ภาพด้านขวาแสดง: สวิตช์แม่เหล็กไฟฟ้าเยอรมัน Schneider )

อุณหภูมิเกิน

Protector

ญี่ปุ่น Omron

ฟังก์ชั่นการป้องกัน

1. คอมเพรสเซอร์ร้อนเกินไป, กระแสเกิน, การป้องกันแรงดันเกิน,

2. การป้องกันความร้อนสูงเกินไปของพัดลมควบแน่น

3. อุปกรณ์ป้องกันฟ้าผ่าแหล่งจ่ายไฟ AC คอนโทรลเลอร์

4. ตัวป้องกันอุณหภูมิเกินในกล่อง (ปรับได้)

5. ฟิวส์อุณหภูมิห้องทดสอบและช่องเครื่องปรับอากาศป้องกันอุณหภูมิเกินมาก

6. การป้องกันความร้อนสูงเกินไปของมอเตอร์พัดลมแบบแรงเหวี่ยง

7. การสูญเสียเฟสพลังงานหลัก, การรั่วไหล, การโอเวอร์โหลด, การป้องกันไฟฟ้าลัดวงจร, การป้องกันการปิดเครื่องเมื่อเปิดตู้จ่ายไฟแหล่งจ่ายไฟ หลักมีสวิตช์ป้องกันที่ไม่มีฟิวส์

8. ทดสอบผลิตภัณฑ์ป้องกันอุณหภูมิเกิน (อิสระ)

ส่วนประกอบอื่น ๆ

(1) ชั้นวางตัวอย่างสแตนเลส 2 ชั้น รับน้ําหนักได้: 20 กก. / ชั้น

 ( โหลดทั้งหมดของตัวอย่างในห้องต้อง ไม่เกิน: 100 กก. )

(2) หลุมทดสอบขนาดเส้นผ่านศูนย์กลาง 100 มม. ปลั๊กอ่อนชนิด 1

เงื่อนไขการใช้งาน

1. อุณหภูมิแวดล้อม: 5 °C -35 °C;

2. ความชื้นสัมพัทธ์: ≤ 85% RH;

3. ความดันบรรยากาศ: 80kPa ~ 106kPa

4. ไม่มีการสั่นสะเทือนที่รุนแรงรอบ ๆ

5. แรงดันไฟฟ้า:

5.1 แหล่งจ่ายไฟ: 380V AC (±10%), (50±0.5) Hz สามเฟส 5 สาย + สายกราวด์ป้องกัน , ความต้านทานกราวด์ ≤ 4Ω ; ความจุพลังงาน: กําลังไฟรวม 1 28 กิโลวัตต์

5.2 ข้อกําหนดของสายเคเบิล: สายเคเบิลห้าแกน (สายเคเบิลทองแดงสี่แกน 50 สี่แกน + สายดินป้องกันลวดทองแดง 16 เส้น) หนึ่งเส้น (ยาว 4 เมตร) โดยใช้สวิตช์การรั่วไหล 3P + N 250A

5.3 เทอร์มินัลควบคุมพลังงานตัวอย่างใช้โหมดควบคุมหน้าสัมผัสรีเลย์ AC220V , 2A (เมื่อเครื่องทํางานตามปกติหน้าสัมผัสจะปิดเมื่ออุปกรณ์หยุดหรือล้มเหลวหน้าสัมผัสจะตัดการเชื่อมต่อแหล่งจ่ายไฟที่ใช้งานได้ตัวอย่างและเข้าสู่สถานะการป้องกัน)

5.4. กําลังไฟรวม: 128 KW, กําลังใช้งานสูงสุด: 90 KW

5.5 . กระแสไฟสูงสุด: 160 A

6. ความถี่: 50±0.5Hz

7. น้ําความชื้น ความต้านทาน≥ 500M Ω ;

8. ข้อกําหนดคุณภาพอากาศแวดล้อม: ไม่มีฝุ่นที่มีความเข้มข้นสูงและก๊าซหรือฝุ่นที่ติดไฟได้หรือระเบิดได้ไม่มีแหล่งกําเนิดรังสีแม่เหล็กไฟฟ้าแรงในบริเวณใกล้เคียง

9. ห้ามวางสิ่งของที่ติดไฟได้ ระเบิด หรือผลิตก๊าซระเหยหรือกัดกร่อนในกล่องเพื่อทดสอบหรือจัดเก็บ

10. ข้อกําหนดการจัดวางตัวอย่างทดสอบมาตรฐาน:
10.1 มวลรวมของตัวอย่างทดสอบต้องไม่เกิน 80 กก. ต่อ
ลูกบาศก์เมตรของกล่อง 10.2 ปริมาตรรวมของตัวอย่างทดสอบต้องไม่เกิน 2/5 ของปริมาตรกล่อง และพื้นที่วางของพื้นผิวแนวนอนแต่ละชิ้นในกล่องต้องไม่เกิน 2/5 ของพื้นที่หน้าตัด มิฉะนั้น ประสิทธิภาพของกล่องทดสอบอาจได้รับผลกระทบอย่างร้ายแรงหรืออาจทํางานไม่ถูกต้อง
