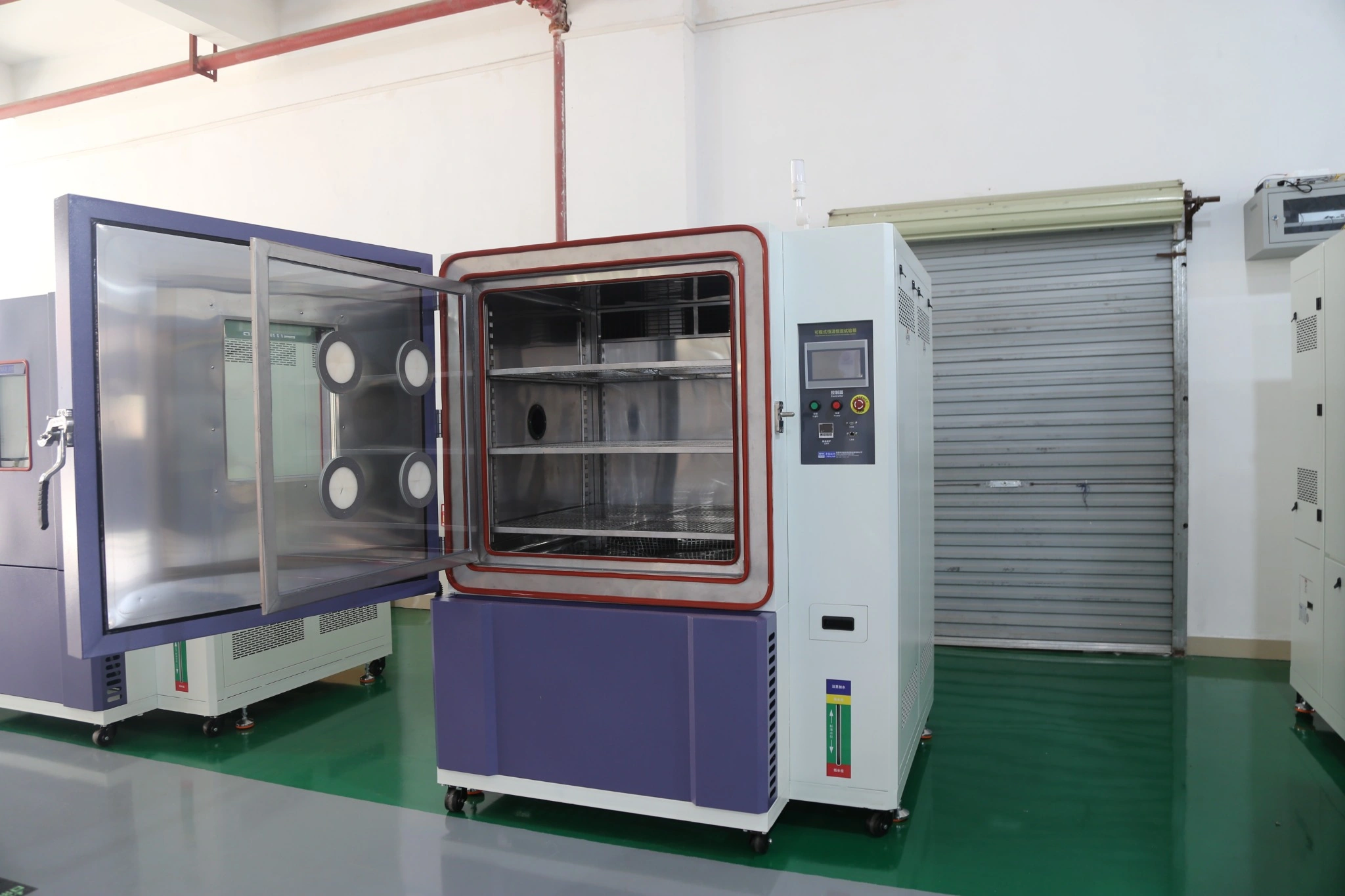

ห้องทดสอบอุณหภูมิและความชื้นที่ตั้งโปรแกรมได้ 80L, 225L, 408L และ 1000L ออกแบบมาสําหรับการทดสอบอุณหภูมิและความชื้นสูง/ต่ําของผลิตภัณฑ์อิเล็กทรอนิกส์ ส่วนประกอบ และวัสดุ ใช้กันอย่างแพร่หลายสําหรับการควบคุมคุณภาพและการทดสอบความน่าเชื่อถือ
พารามิเตอร์ทางเทคนิค
|
รุ่นมาตรฐาน |
GDJS-100L-B/C |
GDJS-150L-B/C |
GDJS-225L-B/C |
|
ปริมาณที่มีประสิทธิภาพ |
100 ลิตร |
150 ลิตร |
225 ลิตร |
|
ห้องในขนาดเทอร์เนล |
400 * 500 * 5 00 มม |
500 * 500 * 600 มม |
500 * 600 * 750 มม |
|
ขนาดภายนอก ห้อง |
650 * 1250 * 1670 มม |
750 * 1250 * 1770 มม |
750 * 1500 * 1850 มม |
|
ห้องแปด |
A ไฟต์ 200 กก. |
A ไฟต์ 260 กก. |
A ไฟต์ 300 กก. |
|
ไฟ |
ไฟฟ้ากระแสสลับ 220V 3KW |
ไฟฟ้ากระแสสลับ 380V 4.5KW |
ไฟฟ้ากระแสสลับ 380V 5.5KW |
|
รุ่นมาตรฐาน |
GDJS-408L-B/C |
GDJS-800L-บี/ซี |
GDJS-1000L-B/C |
|
ปริมาณที่มีประสิทธิภาพ |
408 ลิตร |
800 ลิตร |
1000 ลิตร |
|
ห้องในขนาดเทอร์เนล |
600 * 800 * 850 มม |
1000 * 800 * 1000 มม |
1000 * 1000 * 1000 มม |
|
ขนาดภายนอก ห้อง |
800 * 1700 * 2020 มม |
1250 * 1700 * 2170 มม |
1250 * 1900 * 2170 มม |
|
ห้องแปด |
400 กก |
600 กก |
700 กก |
|
ไฟ |
ไฟฟ้ากระแสสลับ 380V 7.5KW |
ไฟฟ้ากระแสสลับ 380V 10KW |
ไฟฟ้ากระแสสลับ 380V 11KW |
|
การแสดง |
|
|
เงื่อนไข |
หมายถึงอุณหภูมิแวดล้อมที่ระบายความร้อนด้วยอากาศที่ +5°C ~ +25°C ความชื้นสัมพัทธ์ ≤85% ไม่มีโหลด |
|
ช่วงอุณหภูมิ |
-40 °C ~ + 150 °C หรือ -70 °C ~ + 150 °C |
|
ช่วงความชื้น |
ความชื้นสัมพัทธ์ 20% ~ 98% |
|
ความผันผวนของอุณหภูมิ |
±0.5 องศาเซลเซียส |
|
ความผันผวนของความชื้น |
ความชื้นสัมพัทธ์ ±1% |
|
ความเบี่ยงเบนของอุณหภูมิ |
≤±1°C |
|
ความเบี่ยงเบนของความชื้น |
ความชื้นสัมพัทธ์ ±3% |
|
ความสม่ําเสมอของอุณหภูมิ |
≤ 2.0 °C (ช่วง -40 ~ + 150 °C) |
|
อัตราการทําความร้อน |
≥ 3 °C / นาทีค่าเฉลี่ยรวมไม่มีเชิงเส้นไม่มีโหลด |
|
อัตราการทําความเย็น |
≥1 °C / นาทีค่าเฉลี่ยรวมไม่มีเส้นตรงไม่มีโหลด |
|
ความร้อนและความเย็นเกิน |
≤2 องศาเซลเซียส |
|
โหลดสูงสุด |
แบริ่งห้อง:20กก |
|
เสียง |
≤70dB (ระดับเสียง) |
|
ตรงตามมาตรฐานการทดสอบ |
IEC60068-2-1:2007) การทดสอบอุณหภูมิต่ํา IEC60068-2-2:2007) การทดสอบอุณหภูมิสูง IEC60068-2-78: 2007) ทดสอบ Cab: วิธีทดสอบความร้อนชื้นในสภาวะคงที่ IEC60068-2-30:2005)ทดสอบ Db: วิธีทดสอบความร้อนชื้นสลับกัน |
|
โครงสร้างและวัสดุ |
|
|
ห้องภายนอก |
การฉีดพ่นไฟฟ้าสถิตของแผ่นเหล็กแผ่นรีดเย็น |
|
ห้องด้านใน |
แผ่นเพลท สเตนเลส SUS304 # |
|
ชั้นฉนวน |
โฟมโพลีเอมีนแข็ง + ผ้าฝ้ายใยแก้วที่เป็นมิตรกับสิ่งแวดล้อมเป็นพิเศษ |
|
ประตู |
ประตูเดียวไปทางซ้าย |
|
หน้าต่างสังเกตการณ์ |
ประตูเดียวมีหน้าต่างสังเกตการณ์กระจกขนาดใหญ่สูญญากาศ 3 ชั้น (30*40CM); กรอบประตูมีเครื่องทําความร้อนไฟฟ้า (ปรับอัตโนมัติ) อุปกรณ์ป้องกันน้ําค้างแข็งและการควบแน่น |
|
รูทดสอบ |
50 มม. หรือ 100 มม. ทางด้านซ้ายของห้อง (จํานวนมาตรฐาน: 1) |
|
รูถุงมือ |
เสริม |
|
ชั้นวางตัวอย่าง |
2 ชิ้น |
|
ตรา |
ซีลซิลิโคนนําเข้าดั้งเดิม |
|
พอร์ตแรงดัน |
ประเภทการระบายน้ําร่วมกัน 1/2 นิ้ว |
|
แสง |
หลอดไฟประหยัดพลังงาน LED 9W ติดอยู่กับหน้าต่างสังเกตการณ์ |
|
วิธีการสื่อสาร |
อินเทอร์เฟซ USB (มาตรฐาน), RS-232 หรือ Crystal Head เป็นตัวเลือก |
|
สี |
ไม่มีข้อกําหนดพิเศษสําหรับสีจะใช้สีสากล ITM-LAB (ภาพอ้างอิง) |
|
สภาพการทํางาน |
|
1. อุณหภูมิแวดล้อม: 5 °C -35 °C; 2. ความชื้นสัมพัทธ์: ≤85% RH; 3. ความดันบรรยากาศ: 80kPa ~ 106kPa 4. ไม่มีการสั่นสะเทือนที่รุนแรงรอบ ๆ 5. แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 5.1 แหล่งจ่ายไฟ: โปรดดูเอกสารทางเทคนิค 5.2 ข้อกําหนดของสายเคเบิล: ขึ้นอยู่กับรุ่น 6. ความถี่: รองรับ 50±0.5Hz, 60Hz 7. ข้อกําหนดคุณภาพอากาศแวดล้อม: ไม่มีฝุ่นที่มีความเข้มข้นสูงและไวไฟ ก๊าซหรือฝุ่นละอองระเบิด ไม่มีแหล่งกําเนิดรังสีแม่เหล็กไฟฟ้าแรงสูงในบริเวณใกล้เคียง 8. อย่าวางก๊าซไวไฟ ระเบิด หรือระเหย มีฤทธิ์กัดกร่อนในกล่องเพื่อทดสอบหรือจัดเก็บ 9. 600 มม. สงวนไว้ทางด้านซ้ายและด้านขวาและด้านหลังของเครื่องเพื่อการกระจายความร้อน |
