The ITM-LAB GDJS-408L (408L) เป็นห้องสิ่งแวดล้อมความจุสูงที่ออกแบบมาเพื่อการทดสอบความน่าเชื่อถืออย่างเข้มงวดในภาคอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ และยานยนต์ มีให้เลือกในสามรูปแบบอุณหภูมิ (ลงถึง -20°C, -40°C หรือ -70°C) พร้อมระบบความชื้นขั้นสูง ขับเคลื่อนด้วยคอมเพรสเซอร์ Tecumseh French Tecumseh คุณภาพสูง เพื่อให้ความมั่นคงแข็งแรงสําหรับการจําลองสภาพภูมิอากาศอย่างต่อเนื่องและยาวนาน
ITM-LAB GDJS-408L เป็นห้องทดสอบอุณหภูมิและความชื้นขนาด 408 ลิตร สําหรับประเมินว่าชิ้นส่วนอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ และวัสดุอุตสาหกรรมตอบสนองต่อสภาพแวดล้อมที่ควบคุมอย่างไร
มีให้เลือกด้วยอุณหภูมิต่ําสุด −40°C หรือ −70°C ห้องนี้รองรับการเปิดรับอุณหภูมิสูงและต่ํา ความร้อนชื้นในสภาวะคงที่ และวงจรสิ่งแวดล้อมที่ตั้งโปรแกรมไว้ คอนโทรลเลอร์หน้าจอสัมผัสให้โปรแกรมทดสอบ ตรวจสอบอุณหภูมิและความชื้น และบันทึกข้อมูล
ห้องควบคุมอุณหภูมิและความชื้นต้องทํามากกว่าค่าที่ตั้งไว้ ตัวอย่างต้องพอดีกับพื้นที่ทํางาน อากาศต้องหมุนเวียนรอบพื้นที่ และเงื่อนไขที่ตั้งโปรแกรมต้องอยู่ในขอบเขตการทํางานของห้องทํางาน
GDJS-408L ถูกออกแบบมาสําหรับห้องปฏิบัติการที่ต้องการพื้นที่ทดสอบสิ่งแวดล้อมขนาดกลางโดยไม่ต้องย้ายไปใช้ระบบเดินเข้าขนาดใหญ่ ความจุ 408 ลิตรของมันรองรับชิ้นส่วนและชุดประกอบหลากหลาย พร้อมพื้นที่สําหรับวางตําแหน่งและอุปกรณ์รองรับตัวอย่าง
มีสองรูปแบบให้เลือก ได้แก่ GDJS-408L-B ที่มีค่าตั้งแต่ −40°C ถึง +150°C และ GDJS-408L-C ที่มีค่าตั้งแต่ −70°C ถึง +150°C ทั้งสองระบบควบคุมอุณหภูมิและความชื้น โดยการใช้งานความชื้นจํากัดตามขอบเขตอุณหภูมิ–ความชื้นที่กําหนดไว้
สําหรับห้องปฏิบัติการที่ใช้วิธีการทดสอบ IEC 60068 การเลือกระหว่างรุ่น B และ C ควรเริ่มต้นด้วยสภาพอุณหภูมิต่ําที่ต้องการ ตามด้วยขนาดตัวอย่าง การบรรจุ และระยะเวลาการทดสอบ

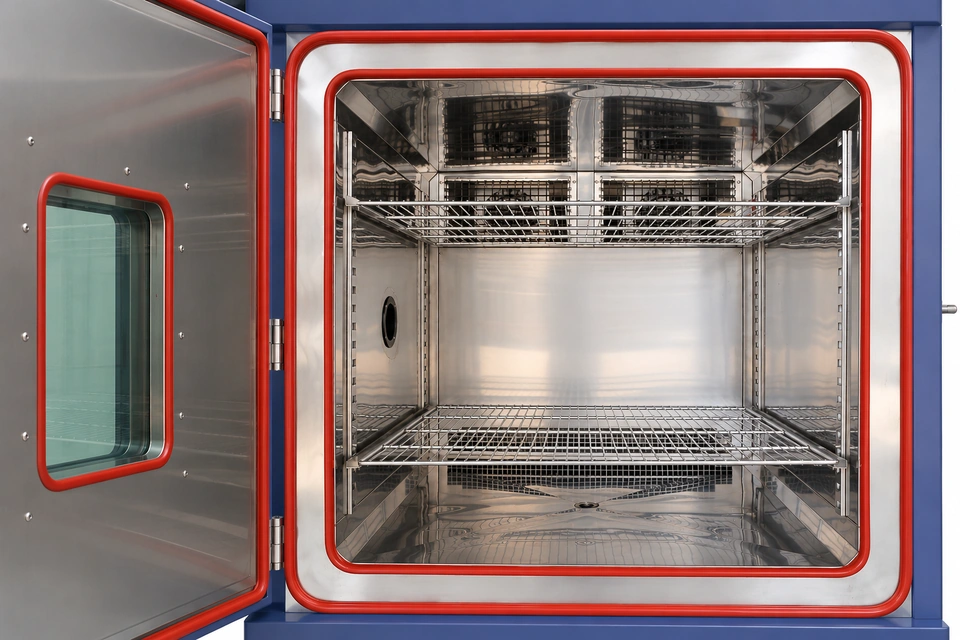

ภาพGDJS-408L มีขนาดห้องภายใน 600 × 800 × 850 มม. ตามที่ระบุในข้อกําหนดทางเทคนิค
พื้นที่นั้นต้องรองรับมากกว่าตัวสินค้าเอง อุปกรณ์ติดตั้ง ชั้นวางตัวอย่าง สายไฟ และระยะห่างที่จําเป็นสําหรับการหมุนเวียนอากาศ ล้วนมีผลต่อปริมาณพื้นที่ในห้องที่สามารถใช้งานได้
ตัวอย่างเช่น ชุดอิเล็กทรอนิกส์อาจพอดีกับขนาดห้องที่กําหนด แต่ยังต้องการพื้นที่เพิ่มเติมสําหรับการเชื่อมต่อสายเคเบิลภายนอก อาจต้องจัดวางตัวอย่างหลายชิ้นบนชั้นวางที่จัดเตรียมไว้แทนที่จะบรรจุชิดกัน
ก่อนสั่งซื้อ โปรดตรวจสอบขนาดตัวอย่างทั้งหมด ปริมาณการบรรทุกรวม และตรวจสอบว่าผลิตภัณฑ์สร้างความร้อนระหว่างการใช้งานหรือไม่
ประสิทธิภาพของห้องที่เผยแพร่นี้อิงจากการทดสอบแบบไม่มีโหลด ประสิทธิภาพขณะบรรทุกควรได้รับการตรวจสอบเทียบกับการจัดวางการทดสอบจริง โดยเฉพาะสําหรับชุดประกอบขนาดใหญ่หรือตัวอย่างที่ใช้พลังงาน
GDJS-408L ให้การควบคุมอุณหภูมิและความชื้นสําหรับการทดสอบสภาพแวดล้อมในห้องปฏิบัติการ อย่างไรก็ตาม ช่วงอุณหภูมิและช่วงความชื้นไม่ควรถูกตีความว่าเป็นขีดจํากัดสองอย่างที่สามารถรวมกันได้ที่จุดตั้งค่าใด

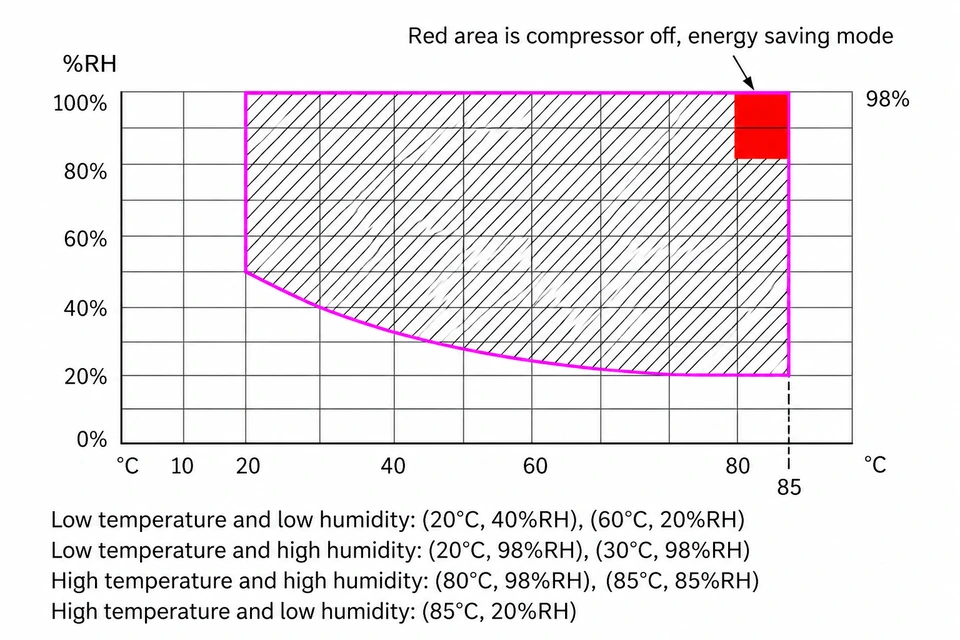

ๆความสามารถในการควบคุมความชื้นของห้องถูกกําหนดโดยขอบเขตการทํางานที่คํานวณอุณหภูมิ-ความชื้น ตัวอย่างเช่น ข้อกําหนดทางเทคนิคระบุจุดปฏิบัติการที่รวมถึง 20°C/98% RH, 60°C/20% RH และ 85°C/85% RH
เมื่อวางแผนการทดสอบความร้อนในสภาพความชื้น ให้ตรวจสอบว่าโปรไฟล์อุณหภูมิและความชื้นทั้งหมดอยู่ในพื้นที่ปฏิบัติการที่รองรับ
สําหรับการทดสอบสิ่งแวดล้อมซ้ํา ๆ ความสามารถในการทําซ้ําโปรแกรมทดสอบมีความสําคัญพอ ๆ กับการบรรลุเงื่อนไขเป้าหมาย

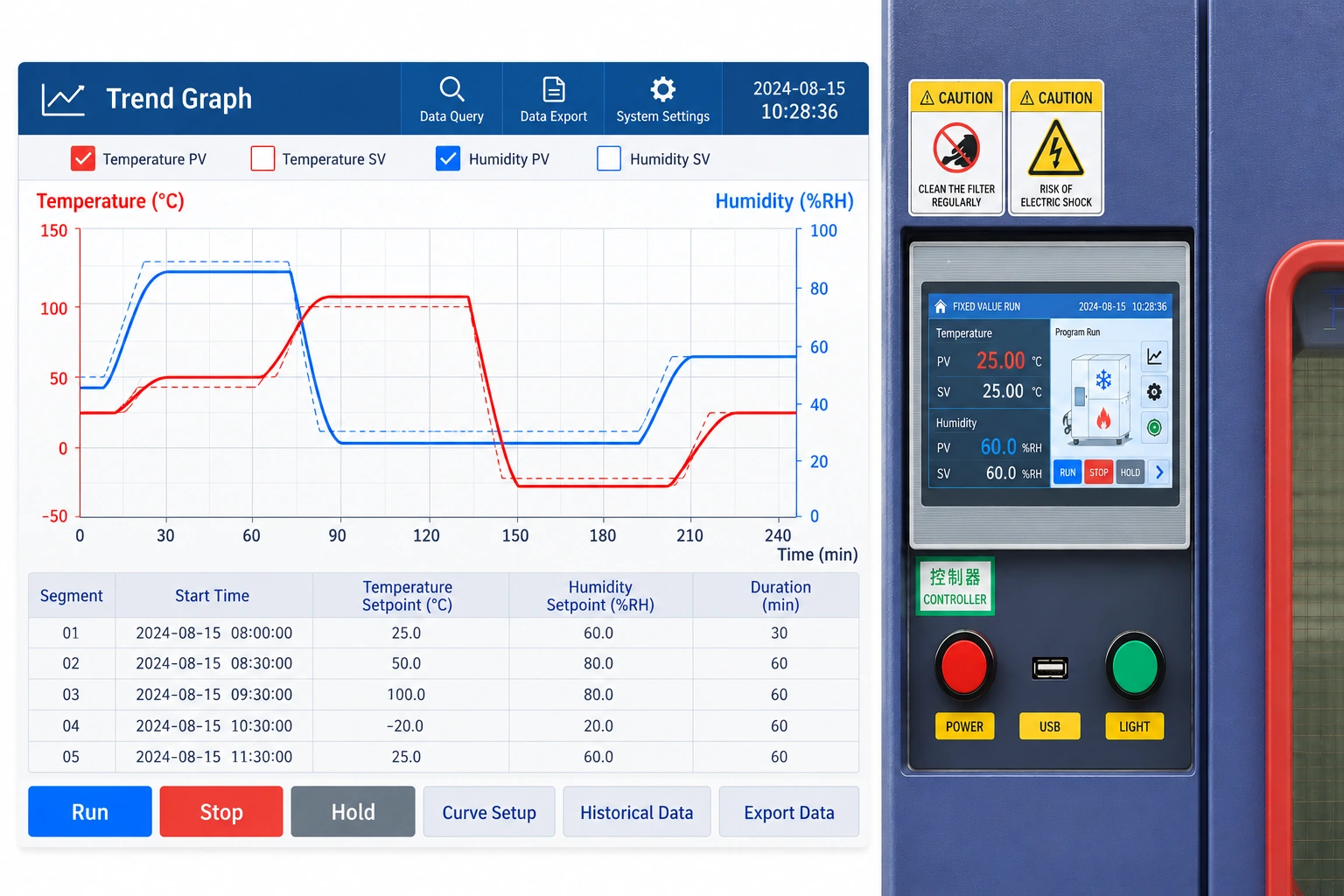

GDJS-408L ใช้คอนโทรลเลอร์หน้าจอสัมผัสที่ตั้งโปรแกรมได้พร้อมหน้าจอ TFT ขนาด 7 นิ้ว ผู้ปฏิบัติงานสามารถทดสอบจุดตั้งคงที่ หรือสร้างโปรไฟล์อุณหภูมิและความชื้นหลายขั้นตอนสําหรับสภาพแวดล้อมที่เปลี่ยนแปลง
ในระหว่างการทํางาน ตัวควบคุมจะบันทึกข้อมูลอุณหภูมิและความชื้น เส้นโค้งย้อนหลังสามารถตรวจสอบและส่งออกในรูปแบบ CSV เพื่อใช้ในเอกสารทดสอบและวิเคราะห์ในภายหลัง
การเชื่อมต่อผ่าน USB เป็นมาตรฐาน อินเทอร์เฟซการสื่อสารเพิ่มเติม รวมถึงการเชื่อมต่อแบบ RS-232 และ Ethernet มีให้เลือกเป็นตัวเลือกการตั้งค่า
ฟังก์ชันการเริ่มต้นตามกําหนดเวลาและแจ้งเตือนข้อผิดพลาดยังสนับสนุนการดําเนินงานในห้องปฏิบัติการตามปกติ
GDJS-408L เหมาะสําหรับการพัฒนาผลิตภัณฑ์ การควบคุมคุณภาพ และการประเมินความน่าเชื่อถือด้านสิ่งแวดล้อม เมื่อจําเป็นต้องควบคุมอุณหภูมิหรือความชื้น
ห้องนี้สามารถจัดสภาพแวดล้อมตามขั้นตอน IEC 60068 ต่อไปนี้ โดยขึ้นอยู่กับโปรไฟล์และการกําหนดค่าอุปกรณ์ที่จําเป็น
ควรกําหนดฉบับมาตรฐานที่ใช้บังคับ ระยะเวลาการสัมผัส การจัดเรียงตัวอย่าง และเกณฑ์การยอมรับก่อนการทดสอบ
ความสามารถของอุปกรณ์เพียงอย่างเดียวไม่สามารถยืนยันความสอดคล้องกับมาตรฐานการทดสอบของผลิตภัณฑ์ได้
GDJS-408L มีภายในสแตนเลส SUS304 และภายนอกเคลือบผงเหล็ก ตู้ฉนวนและซีลประตูซิลิโคนช่วยสนับสนุนสภาพแวดล้อมการทดสอบที่ควบคุมได้
หน้าต่างสังเกตการณ์ขนาดใหญ่สามชั้นช่วยให้ผู้ปฏิบัติงานสามารถดูตัวอย่างระหว่างการทดสอบได้ ระบบทําความร้อนไฟฟ้ารอบหน้าต่างช่วยลดการเกิดน้ําแข็งและหยดน้ํา ขณะที่ไฟ LED ในตัวช่วยเพิ่มทัศนวิสัย
การจัดวางห้องมาตรฐานประกอบด้วยชั้นวางตัวอย่างสองชั้นและพอร์ตทดสอบด้านซ้ายสําหรับการเชื่อมต่อระหว่างตัวอย่างกับอุปกรณ์ภายนอก ข้อกําหนดระบุตัวเลือกพอร์ตขนาด 50 มม. และ 100 มม.
พอร์ตถุงมือและอินเทอร์เฟซสื่อสารเสริมสามารถเลือกใช้ได้ตามการใช้งาน
GDJS-408L มีฟังก์ชันป้องกันสําหรับอุณหภูมิผิดปกติ การทํางานของคอมเพรสเซอร์ พัดลมหมุนเวียน และปัญหาทางไฟฟ้า
ในข้อกําหนดทางเทคนิคยังมีอุปกรณ์ป้องกันอุณหภูมิเกินสําหรับตัวอย่างอิสระ
การคุ้มครองเหล่านี้ไม่สามารถทดแทนการประเมินความปลอดภัยเฉพาะตัวอย่างได้ วัสดุที่ทดสอบและโหลดไฟฟ้าภายในห้องต้องได้รับการตรวจสอบก่อนใช้งาน
GDJS-408L ต้องการแหล่งจ่ายไฟที่เหมาะสมและมีพื้นที่เพียงพอสําหรับการระบายอากาศและบํารุงรักษา
อุปกรณ์ไม่ควรใช้ในการทดสอบหรือเก็บรักษาสารไวไฟ ระเบิด ระเหยง่าย หรือสารกัดกร่อนโดยไม่มีการกําหนดค่าที่ได้รับอนุมัติเฉพาะ
สําหรับคําสั่งซื้อระหว่างประเทศ กรุณายืนยันการจ่ายไฟฟ้าที่มีอยู่ เส้นทางการเข้าถึง และการจัดการติดตั้งขั้นสุดท้ายก่อนจัดส่ง
ITM-LAB ผลิตอุปกรณ์ทดสอบสิ่งแวดล้อมสําหรับห้องปฏิบัติการอุตสาหกรรม ทีมพัฒนาผลิตภัณฑ์ และแอปพลิเคชันควบคุมคุณภาพ
GDJS-408L สามารถตรวจสอบได้ตามข้อกําหนดการทดสอบจริงของลูกค้า รวมถึงขนาดตัวอย่าง โปรไฟล์อุณหภูมิและความชื้น ระยะเวลาการทดสอบ และความต้องการการเชื่อมต่อภายนอก
หากการกําหนดค่ามาตรฐานไม่เหมาะสม ทีมวิศวกรรมสามารถประเมินตัวเลือกอุปกรณ์ที่มีอยู่ก่อนเสนอราคา
บอกเราหน่อยว่าคุณต้องการทดสอบอะไรบ้าง เราจะช่วยคุณเลือกการตั้งค่าห้องที่เหมาะสม
ใช้ร่วมกันรายละเอียดตัวอย่าง โปรไฟล์การทดสอบสิ่งแวดล้อม และข้อกําหนดการติดตั้งกับ ITM-LAB ทีมงานของเราสามารถตรวจสอบใบสมัครและจัดเตรียมการกําหนดค่าอุปกรณ์และใบเสนอราคาที่เหมาะสม
เริ่มต้นด้วยอุณหภูมิต่ําสุดที่ขั้นตอนการทดสอบของคุณกําหนด GDJS-408L-B ครอบคลุม −40°C ถึง +150°C ขณะที่ GDJS-408L-C ขยายขีดจํากัดล่างไปถึง −70°C ไม่จําเป็นต้องเลือกการตั้งค่าอุณหภูมิต่ํากว่า เว้นแต่แอปพลิเคชันจะต้องการ
ข้อกําหนดทางเทคนิคของผู้ผลิตระบุจุดทํางานที่ 85°C/85% RH ระยะเวลาการทดสอบทั้งหมด การโหลดตัวอย่าง และข้อกําหนดเพิ่มเติมควรได้รับการตรวจสอบก่อนยืนยันคําขอ
ได้ ตราบใดที่การจัดวางตัวอย่างรวมกันพอดีกับห้องและอนุญาตให้มีการหมุนเวียนอากาศอย่างเพียงพอ การรับน้ําหนักอาจส่งผลต่อประสิทธิภาพในสภาพแวดล้อมจริง ดังนั้นควรพิจารณาการจัดวางการทดสอบในระหว่างการเลือก
ใช่ คอนโทรลเลอร์ที่ระบุรองรับการบันทึกกราฟอุณหภูมิและความชื้น และส่งออกข้อมูลย้อนหลังในรูปแบบ CSV
ข้อมูลรายละเอียดที่มีประโยชน์ที่สุดคือขนาดและน้ําหนักของ DUT สภาพอุณหภูมิและความชื้นที่ต้องการ มาตรฐานการทดสอบ ระยะเวลาการสัมผัส การจ่ายไฟฟ้า และอุปกรณ์หรือการเชื่อมต่อพิเศษต่าง
